US 2007022830 A1, 01.02.2007. RU 2176081 C1, 20.11.2001. RU 2176082 C1, 20.11.2001. RU 2280810 С1, 27.07.2006. ЕР 0260355 А1, 23.03.1988.
Имя заявителя:
Уэзерфорд/Лэмб, Инк. (US)
Изобретатели:
Цацуев Михаил Семёнович (RU) Евсюков Игорь Павлович (RU)
Патентообладатели:
Уэзерфорд/Лэмб, Инк. (US)
Реферат

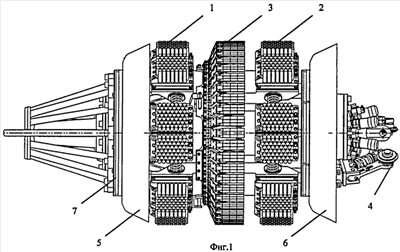

Изобретение относится к устройствам для неразрушающего контроля трубопроводов. Согласно изобретению на корпусе внутритрубного дефектоскопа установлены датчики магнитного поля и колебательные контуры, каждый из которых содержит пару индуктивных катушек. Колебательный контур подключен к входу выпрямителя, выход которого подключен к входу интегратора. В процессе пропуска дефектоскопа выполняют измерения с помощью датчиков и колебательных контуров. Колебательный контур периодически возбуждают единичным электрическим импульсом и измеряют характеристику затухания колебаний в нем. Наличие дефекта идентифицируют по указанной характеристике затухания. После пропуска дефектоскопа данные о наличии дефекта от колебательного контура сравнивают с данными от датчиков магнитного поля. По признаку наличия или отсутствия совпадения данных о наличии дефектов разделяют идентифицированные дефекты на расположенные с внутренней и внешней стороны стенки трубопровода соответственно. Реализация изобретения позволяет существенно подавить влияние наведенных индукционных токов, генерируемых в связи с контактами элементов дефектоскопа с внутренней поверхностью контролируемого трубопровода при движении дефектоскопа. 7 н. и 115 з.п. ф-лы, 9 ил.
