Общество с ограниченной ответственностью "Газпром трансгаз Екатеринбург" (RU)
Изобретатели:
Созонов Петр Михайлович (RU) Трапезников Сергей Владимирович (RU) Мишин Олег Леонидович (RU) Постаутов Константин Владимирович (RU) Зыков Евгений Иванович (RU)
Патентообладатели:
Общество с ограниченной ответственностью "Газпром трансгаз Екатеринбург" (RU)
Реферат

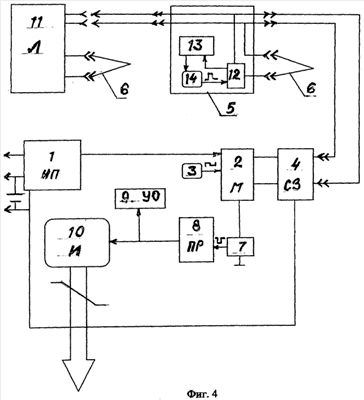

Изобретение относится к области измерительной техники и предназначено для измерения скорости распространения фронта трещины в магистральном газопроводе при его испытании на протяженное разрушение. Особенность предлагаемого способа заключается в суммировании формируемых с изменяющейся по времени задержкой импульсов тока от датчиков, закрепленных на разрушаемой трубе в порядке возрастания их номеров, и выведении на интерфейс суммарного сигнала в виде диаграммы, при этом появление на диаграмме «провальной» ступеньки указывает на обрыв датчика в момент прохождения под ним фронта трещины. Комплекс для осуществления способа содержит: источник постоянного напряжения, модулятор напряжения, генератор, схему защиты линии от перенапряжения, плату разрывного датчика, разрывной датчик, датчик тока, приемник импульсов датчиков, устройство отображения информации, интерфейс связи с процессором сбора данных, двухпроводную симметричную линию связи. Плата разрывного датчика содержит стабилизатор питания, формирователь импульса тока, токовый ключ. Технический результат - упрощение способа измерения параметров разрушения магистрального газопровода, повышение быстродействия и удобства обслуживания. 2 н.п. ф-лы, 4 ил.
