СПОСОБ ИЗМЕРЕНИЯ ВЛАГОСОДЕРЖАНИЯ ТРЕХКОМПОНЕНТНЫХ СМЕСЕЙ ИЗ ДОБЫВАЮЩИХ НЕФТЯНЫХ СКВАЖИН С ИСПОЛЬЗОВАНИЕМ ДИЭЛЕКТРИЧЕСКОЙ ПРОНИЦАЕМОСТИ И ЭЛЕКТРОПРОВОДИМОСТИ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ
RU 2259556 C1, 27.08.2005. RU 2261435 C1, 27.09.2005. RU 192001 C1, 27.10.2002. DE 102006019178 A1, 08.11.2007. US 6823271 B1, 23.11.2004. SU 176462 A, 12.01.1966. SU 321737 A, 15.02.1972.
Имя заявителя:
Андрейчиков Борис Иванович (RU)
Изобретатели:
Андрейчиков Борис Иванович (RU) Печерская Елена Борисовна (RU) Попов Игорь Сергеевич (RU) Юников Александр Леонидович (RU) Милютин Леонид Степанович (RU) Гебель Тамара Алексеевна (RU) Никулин Сергей Геннадьевич (RU) Котлов Валерий Витальевич (RU)
Патентообладатели:
Андрейчиков Борис Иванович (RU)
Реферат

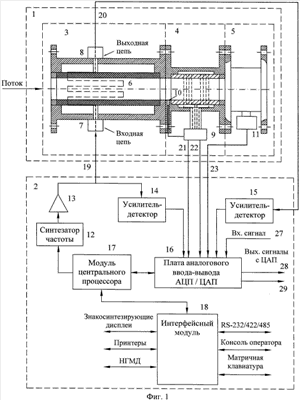

Изобретение относится к измерительной технике. Во влагомере согласно изобретению используют два принципа действия: диэлькометрический метод измерения влагосодержания при смесях нефти с водой, когда непрерывной фазой является нефть, и метод электропроводимости, когда непрерывной фазой является вода. В рамках диэлькометрического метода используют зондирование измеряемой смеси высокочастотными электромагнитными волнами в рабочем диапазоне частот объемного резонатора радиоволнового датчика, а в рамках метода электропроводимости применяют кондуктометрический принцип измерения электропроводимости тороидальными сенсорами. Соответственно заложено два режима работы и две градуировки («радиоволновой» при типе смеси с непрерывной нефтяной фазой и «электропроводный» при смесях с водной непрерывной фазой), при этом режим работы выбирается автоматически на основании определения типа смеси с помощью анализа значения резонансной частоты. Влагомер состоит из зондирующего блока, содержащего объемный высокочастотный резонатор типа радиоволнового датчика, секцию электропроводимости с датчиком температуры и электронного блока с синтезатором частоты и процессорным модулем, реализующим управляющие и вычислительные функции в соответствии с заложенным рабочим алгоритмом. В случаях применения изделия для измерения влагосодержания смесей с быстрым изменением электропроводимости воды - в связи с изменением ее солености - предусмотрено использование дополнительной секции в зондирующем блоке, осуществляющей выделение водной составляющей смеси и оснащенной вторым датчиком, измеряющим электропроводимость воды. Изобретение обеспечивает измерение влагосодержания в диапазоне от нуля до ста процентов для любого типа среды (с непрерывным водным или нефтяным компонентом) из добывающей нефтяной скважины и получение независимости показаний влагомера от наличия газа в измеряемой смеси. 2 н. и 2 з.п. ф-лы, 10 ил.
