SU 949593 А, 07.08.1982. SU 1708464 A1, 30.01.1992. RU 2191365 C2, 20.10.2002. US 4808925, 28.02.1989. US 2006/0202686 A1, 14.09.2006.
Имя заявителя:
Открытое акционерное общество "Татнефть" им. В.Д. Шашина (RU), Общество с ограниченной ответственностью "Центр технической диагностики "ИнтросКо" (RU)
Изобретатели:
Ибрагимов Наиль Габдулбариевич (RU) Фадеев Владимир Гелиевич (RU) Федотов Геннадий Аркадьевич (RU) Исмагилов Фанзат Завдатович (RU) Даутов Фарваз Инсапович (RU) Долгих Сергей Александрович (RU) Абакумов Алексей Алексеевич (RU) Абакумов Алексей Алексеевич мл. (RU) Касатов Евгений Анатольевич (RU) Гурочкин Петр Анатольевич (RU) Михайлов Сергей Владимирович (RU) Терещенко Игорь Витальевич (RU) Плющев Валерий Георгиевич (RU) Баженов Владимир Валентинович (RU) Лифантьев Виктор Алексеевич (RU) Закиров Айрати Фикусович (RU) Абрамов Михаил Алексеевич (RU) Гареев Равиль Мансурович (RU) Мухамадиев Рамиль Сафиевич (RU)
Патентообладатели:
Открытое акционерное общество "Татнефть" им. В.Д. Шашина (RU) Общество с ограниченной ответственностью "Центр технической диагностики "ИнтросКо" (RU)
Реферат

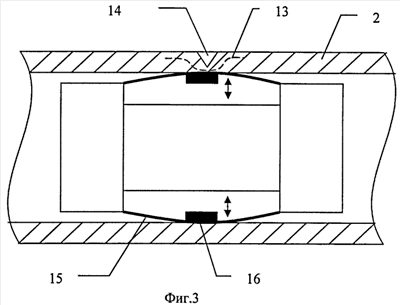

Изобретение относится к области контрольно-измерительной техники и может быть использовано при контроле эксплуатационных колонн нефтяных и газовых скважин. Сущность: интроскоп состоит из скважинного модуля и наземной диагностической системы. Скважинный модуль содержит намагничивающее устройство в виде гантелеобразного магнитопровода с катушкой намагничивания, основную сканирующую магнитоизмерительную систему в виде строки из N магниточувствительных датчиков, размещенных на гибких «лыжах» между полюсов магнитопровода, бортовой контроллер. Каждый из N магниточувствительных датчиков связан с бортовым контроллером через герметичный разъем и крепится с внутренней стороны гибкой лыжи, снабженной ребром жесткости. Один или оба конца лыжи могут перемещаться вдоль внутренней поверхности колонны. Катушка намагничивания залита герметичным компаундом и помещена в защитный кожух. Магнитопровод может быть снабжен сменными полюсами. Интроскоп может быть снабжен дополнительной сканирующей системой, выполненной в виде строки из М магниточувствительных (вихретоковых) датчиков, расположенных на гибких «лыжах», снабженных постоянными магнитами малой мощности, намагничивающими участок эксплуатационной колонны, до уровня, меньшего величины технического насыщения. Интроскоп может быть снабжен блоком гамма-каротажа, блоком электромагнитной толщинометрии, гироскопом. Технический результат: расширение функциональных возможностей, повышение чувствительности и достоверности. 9 з.п. ф-лы, 7 ил.
