RU 2120624 C1, 20.10.1998. RU 2124718 C1, 10.01.1999. RU 66056 U1, 27.08.2007. DE 3520908 A1, 12.12.1985. EP 0096417 A1, 21.12.1983.
Имя заявителя:
Федеральное государственное унитарное предприятие "Государственный научный центр Российской Федерации-Физико-энергетический институт имени А.И. Лейпунского" (RU)
Изобретатели:
Мартынов Петр Никифорович (RU) Камаев Алексей Альфредович (RU) Борисов Вячеслав Владимирович (RU) Блохин Виктор Александрович (RU) Чернов Михаил Ефимович (RU) Стороженко Алексей Николаевич (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие "Государственный научный центр Российской Федерации-Физико-энергетический институт имени А.И. Лейпунского" (RU)
Реферат

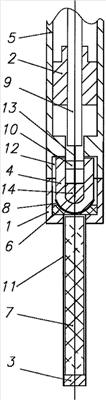

Изобретение относится к измерительной технике. Сущность изобретения: датчик водорода в жидких и газовых средах включает селективную мембрану (11), пористую электроизоляционную керамику (7) и корпус (5) с потенциалосъемником (9), керамический чувствительный элемент (4) с эталонным электродом (14), пористый платиновый электрод (8), кремнеземную ткань (6), соединительный материал (12), пробку (10) с отверстием, гермоввод (2), цилиндрическую втулку (1). Полость корпуса (5) между гермовводом (2) и керамическим чувствительным элементом (4) герметична. Керамический чувствительный элемент (4) выполнен в виде сопряженных между собой цилиндрического элемента и части сферы, расположенной в нижней части цилиндрического элемента. Верхняя часть наружной цилиндрической поверхности керамического чувствительного элемента (4) герметично соединена с корпусом (5) посредством соединительного материала (12). Эталонный электрод (14) расположен в полости, образованной внутренней поверхностью керамического чувствительного элемента (4) и поверхностью пробки (10). Наружная сферическая часть керамического чувствительного элемента (4) покрыта слоем пористого платинового электрода (8). Конец центральной жилы (13) выведен через отверстие в пробке (10) в объем эталонного электрода (14). Втулка (1) соединена с нижней частью корпуса (5). Технический результат изобретения состоит в расширении функциональных возможностей, снижении стоимости и увеличении быстродействия датчика. 10 з.п. ф-лы, 1 ил.
