СПЕКТРОМЕТР НЕЛИНЕЙНОСТИ ДРЕЙФА ИОНОВ

Номер публикации патента: 2178929

Вид документа:  C2  Страна публикации:  RU  Рег. номер заявки:  2000101916/09		Получить полное описание патента

Реферат

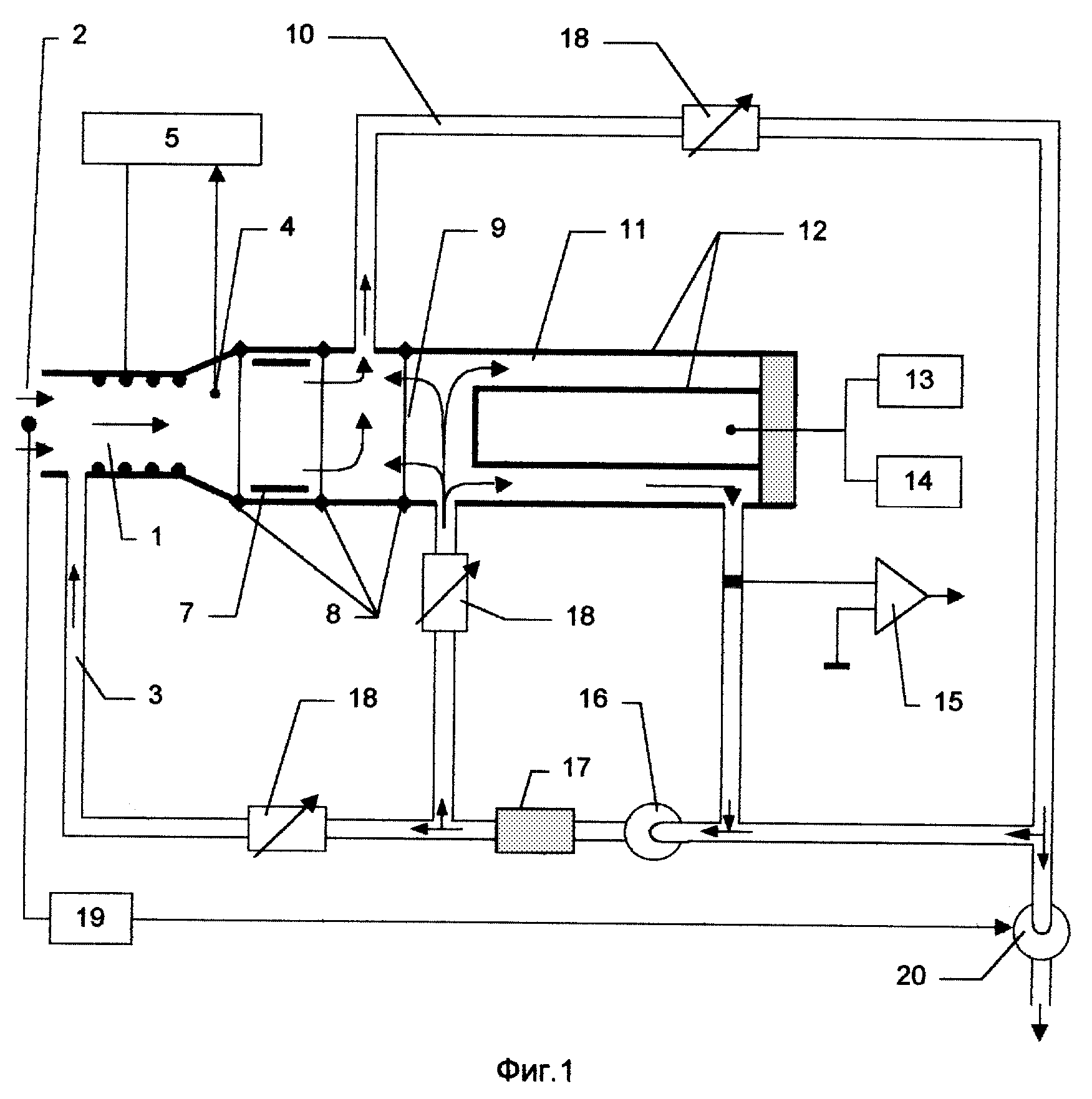

Изобретение относится к области газового анализа и предназначено для обнаружения микропримесей веществ в газовых средах, в частности атмосферном воздухе. Кроме того, заявляемое устройство может быть использовано как детектор для газовой хроматографии. Техническим результатом является повышение чувствительности при определении концентрации микропримесей веществ в газах. Спектрометр нелинейности дрейфа ионов содержит камеру ионизации с входом для анализируемого газа и сбросовым газовым каналом, камеру разделения, соединенную по входу через ионную, апертуру с камерой ионизации, по выходу - с ионным регистратором, устройство очистки газа, соединенное по входу со сбросовым газовым каналом, по выходу - с входом камеры разделения, а также нагревательную камеру и управляемое устройство сброса газа. Нагревательная камера установлена на входе камеры ионизации, соединена по входу с анализируемым газом и выходом устройства очистки газа, а по выходу - с входом камеры ионизации и включает в себя измеритель температуры, терморегулятор и измеритель влажности, который подключен к управляемому устройству сброса газа. Источник ионизации содержит систему электродов, подключенных к источнику напряжений. Камера разделения образована двумя электродами, подключенными к генератору периодического несимметричного по полярности напряжения и источнику компенсирующего напряжения. Устройство очистки газа содержит побудитель расхода, совокупность регулятора расхода, организующих необходимые газовые потоки, и по крайней мере один фильтр. 3 з. п. ф-лы, 2 ил.
