| МАГНИТНЫЙ ПРОХОДНОЙ ДЕФЕКТОСКОП |  |
Номер публикации патента: 2176081 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | G01N027/83 F17D005/00 | | Аналоги изобретения: | US 3899734 А, 12.08.1975. RU 2139468 C1, 10.10.1999. GB 2097537 А, 03.11.1982. ЕР 0825435 А1, 25.02.1998. Corrosion Detection System. Проспект фирмы Н.Rosen Engineering GmbH. 1995. Абакумов А.А. Магнитная интроскопия. - М.: Энергоатомиздат, 1996, с.258-262. US 5532587 А, 02.07.1996. SU 745386, 30.06.1980. |
| Имя заявителя: | ЗАО "Нефтегазкомплектсервис" | | Изобретатели: | Гаврюшин А.Ф.
Цацуев М.С.
Ферчев Г.П.
Теврюков М.Н.
Урядов А.С.
Карагин Б.А.
Трепачев В.Н.
Тихомиров Ю.А. | | Патентообладатели: | ЗАО "Нефтегазкомплектсервис" |
Реферат | |

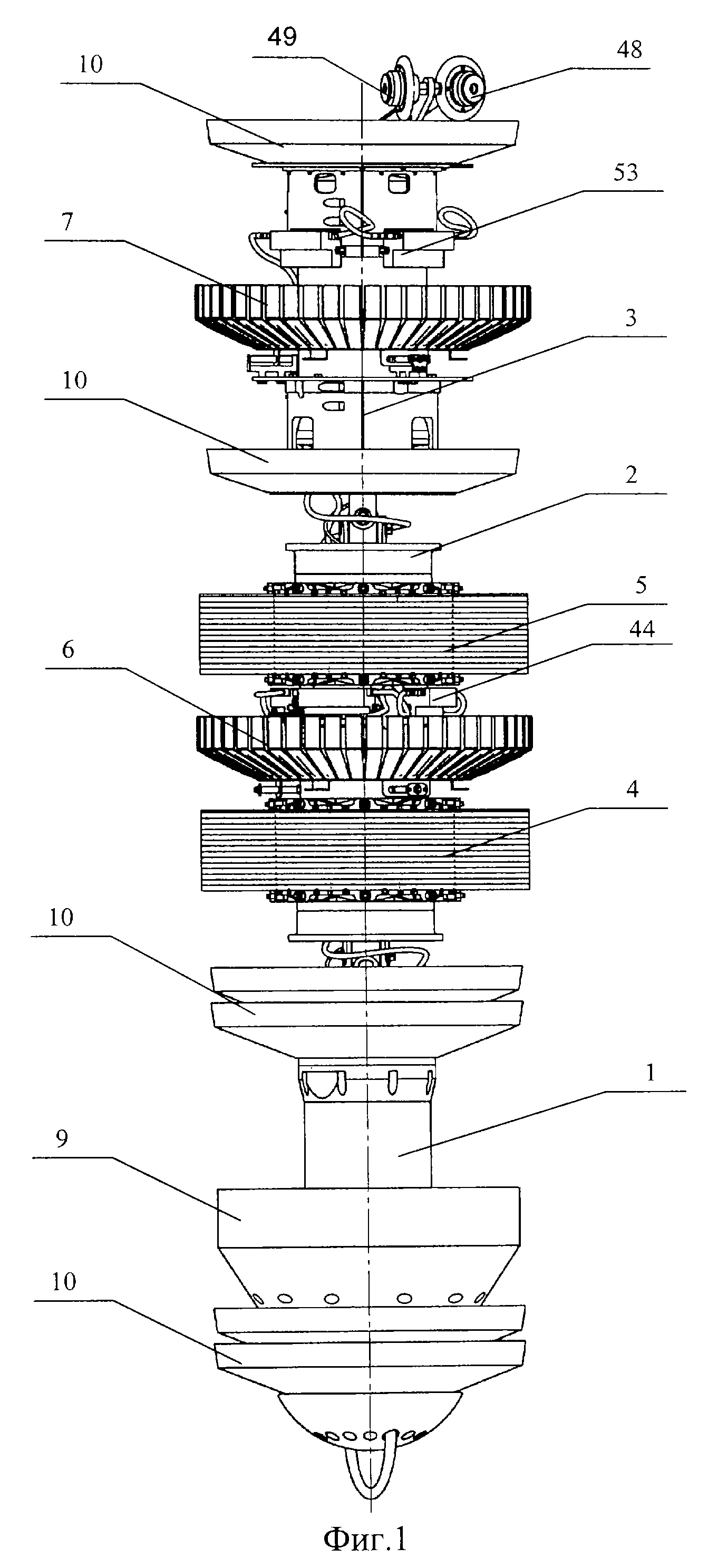

Дефектоскоп предназначен для внутритрубной диагностики трубопроводов, транспортирующих природный и промышленный газы, нефть и нефтепродукты. В носовой части корпуса дефектоскопа установлена коническая манжета. Перед конической манжетой установлена по крайней мере одна ведущая эластичная манжета, контактирующая с внутренней поверхностью трубопровода. Внешняя поверхность конической манжеты образует боковую поверхность цилиндра и примыкающую к ней боковую поверхность конуса. Диаметр образованной поверхности цилиндра не превышает 0,98 внешнего диаметра трубопровода, образующая указанной поверхности конуса образует с главной осью трубопровода угол не более 60o. В конической манжете и/или в корпусе дефектоскопа выполнены отверстия, через которые область транспортируемой среды перед конической манжетой сообщается с областью после конической манжеты. Конструкция дефектоскопа позволяет повысить стабильность измерений за счет сглаживания рывков в перемещении дефектоскопа, уменьшении градиентов давления и температуры, возникающих при прохождении дефектов трубы, выступающих внутрь трубопровода. 10 з.п. ф-лы, 8 ил.
|
