| СНАРЯД - ДЕФЕКТОСКОП ДЛЯ КОНТРОЛЯ ОТВЕРСТИЙ В СТЕНКАХ ВНУТРИ ТРУБОПРОВОДА |  |
Номер публикации патента: 2172488 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | G01N027/24 | | Аналоги изобретения: | DE 1248956 A, 31.08.1967. EP 0321013 A2, 21.06.1989. RU 2139469 С1, 10.10.1999. US 5532587 A, 02.07.1996. GB 2086051 A, 06.05.1982. US 5460046 A, 24.10.1995. SU 1629683 A1, 23.02.1991. |
| Имя заявителя: | Саратовский государственный технический университет | | Изобретатели: | Синев А.И. | | Патентообладатели: | Саратовский государственный технический университет
Инженерно-технический центр "Орггаздефектоскопия" |
Реферат | |

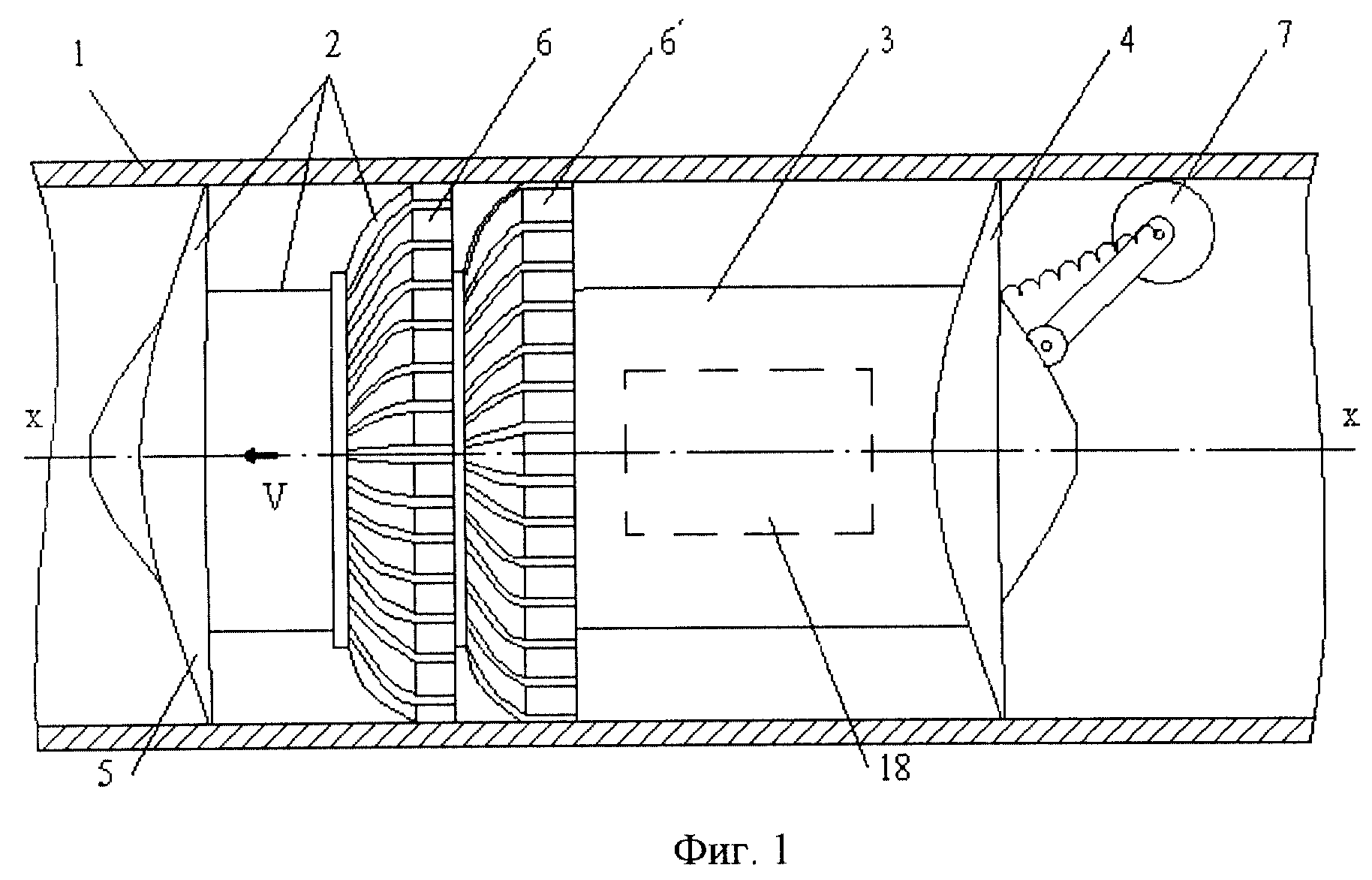

Изобретение относится к неразрушающему контролю нефтегазопроводов и может быть использовано для определения наличия отверстий и каверн внутри труб и их координат. Дефектоскоп имеет герметизированный сегментированный корпус с эластичными манжетами в передней и задней частях корпуса. Приборный узел дефектоскопа содержит множество датчиков, закрепленных на эластичных пластинах, расположенных в несколько рядов по окружности корпуса дефектоскопа. Каждый датчик представляет собой совокупность трех пластин-обкладок и микросборки. Стенка трубопровода служит второй обкладкой, образующей с тремя пластинами-обкладками датчика электрические емкости. Микросборка включает мостовую схему, генератор высокочастотных колебаний и фазочувствительный усилитель. За счет работы устройства на основе использования электрического поля повышается его разрешающая способность и уменьшается инерционность. 4 ил.
|
