Государственное образовательное учреждение высшего профессионального образования "Московский государственный технический университет имени Н.Э. Баумана" (RU)
Изобретатели:
Матвеев Валерий Александрович (RU) Орлов Олег Федорович (RU) Берг Владимир Иванович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Московский государственный технический университет имени Н.Э. Баумана" (RU)
Реферат

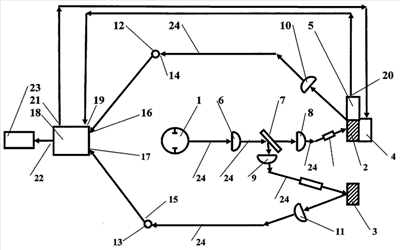

(57) Изобретение относится к области приборостроения, и может быть использовано для определения величины точки росы. Сущность: низкотемпературный гигрометр, содержит генератор света для формирования светового потока и два зеркала. Причем одно зеркало оборудовано системой охлаждения с термометром для охлаждения его поверхности в процессе определения значения точки росы. Температура другого зеркала поддерживается стабильной и равной температуре слоев, окружающих его, атмосферы. В качестве генератора света применяют полупроводниковый лазер или лазерный диод, или светодиод, или люминесцентный диод, формирующий световой поток. На пути генератора света расположена плосковыпуклая линза. Световой поток после линзы взаимодействует с делителем с возможностью расщепления на два луча равной интенсивности. Лучи направляют через плосковыпуклые и стержневые линзы на соответствующие зеркала. На пути отраженных от поверхности зеркал световых потоков установлены последовательно плосковыпуклые линзы и фотодетекторы. Фотодетекторы вырабатывают сигналы, пропорциональные интенсивности световых потоков. Указанные фотодетекторы своими выходами связаны с соответствующими двумя входами блока обработки информации. Третий вход блока обработки информации подсоединен к выходу полупроводникового термометра. Выходы упомянутого блока подключены к информационному табло и к системе охлаждения. При этом световой поток на своем пути от генератора света до фотодетекторов заключен в световоды. Технический результат: расширение диапазона рабочих температур, повышение точности измерений. 6 з.п. ф-лы, 1 ил.
