RU 2097748 C1, 27.11.1997. RU 2362148 C1, 20.07.2009. RU 2293971 C1, 20.02.2007. RU 2288466 C1, 27.11.2006. US 4415810 A, 15.11.1983. JP 60113135 A, 19.06.1985. JP 8220238 A, 30.08.1996.
Имя заявителя:
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт автоматики им. Н.Л. Духова" (RU)
Изобретатели:
Микеров Виталий Иванович (RU) Кошелев Александр Павлович (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт автоматики им. Н.Л. Духова" (RU)
Реферат

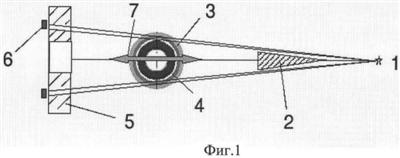

Использование: для неразрушающего контроля изделий. Сущность: заключается в том, что сканируют объект пучком от точечного источника излучения при возвратно-поступательном перемещении объекта контроля, регистрируют интенсивность излучения, прошедшего через объект контроля, с помощью матрицы детекторов и обрабатывают в ЭВМ полученную информацию с последующим восстановлением на ее основе внутренней структуры объекта, при этом щелевыми коллиматорами формируют направленный поток излучения, форма которого повторяет контур контролируемой детали, объект контроля перемещают вдоль оси, перпендикулярной плоскости коллиматора и соединяющей точечный источник с центром коллиматора, оконтуривая контролируемую деталь, а интенсивность излучения регистрируют детекторами излучения, расположенными вдоль осевых линий щелей коллиматоров. Технический результат: обеспечение контроля взаимного расположения и/или размеров элементов конструкции внутри изделия в собранном состоянии, в том числе из непрозрачных материалов, повышение точности и производительности измерений, упрощение технологии измерений, упрощение технической реализации. 2 ил.
