(ПРГК)/АНF в LANL и NTS, США, Beam-distribution system for multi-axis imaging at the Advanced Hydrotest Fasilitiy, Jason A.J., Barlow D.B. etc. Proceedings of the 2001 Particle Accelerator Conference, Chicago, Vol.5, c.3374-3376, 2001. RU 2377519 C1, 27.12.2009. RU 2317537 C1, 20.02.2008. SU 1080604 A1, 15.04.1985. US 2007025510 A1, 01.02.2007. US 5692509 A, 02.12.1997.
Имя заявителя:
Федеральное государственное унитарное предприятие "Российский Федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики" - ФГУП "РФЯЦ-ВНИИЭФ" (RU)
Изобретатели:
Завьялов Николай Валентинович (RU) Назаренко Сергей Тихонович (RU) Путевской Сергей Александрович (RU) Сметанин Максим Львович (RU) Тельнов Александр Валентинович (RU) Шориков Игорь Витальевич (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие "Российский Федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики" - ФГУП "РФЯЦ-ВНИИЭФ" (RU)
Реферат

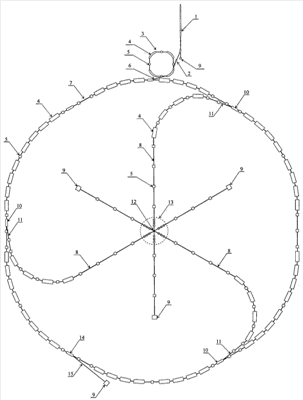

Использование: для многокадровой и многоракурсной съемки быстропротекающих процессов. Сущность: заключается в том, что радиографический комплекс на основе протонного ускорителя для исследования быстропротекающих процессов включает линейный ускоритель, по крайней мере, один синхротрон, магнитная структура которого содержит дипольные поворотные магниты, магнитные линзы, систему отвода протонного пучка из синхротрона на основе кикер-магнита, канал вывода протонного пучка за пределы периметра синхротрона, систему доставки протонного пучка к месту проведения исследований, включающую не менее 2-х каналов, систему формирования и регистрации протонографического изображения и систему формирования быстропротекающего процесса, при этом синхротрон дополнительно содержит, по крайней мере, еще две системы отвода протонного пучка на основе кикер-магнитов и соответствующее число каналов вывода протонного пучка внутрь периметра синхротрона, причем каналы системы доставки протонного пучка к месту проведения исследований, система формирования и регистрации протонографического изображения и система формирования быстропротекающего процесса размещены внутри периметра синхротрона, а каналы системы доставки протонного пучка выполнены идентичными. Технический результат: обеспечение возможности получения высококачественного изображения быстропротекающих процессов. 1 з.п. ф-лы, 1 ил.
