| СПОСОБ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ КАЧЕСТВА КОЛЬЦЕВОГО СОЕДИНЕНИЯ (ВАРИАНТЫ) |  |
Номер публикации патента: 2175126 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | G01N023/18 | | Аналоги изобретения: | GB 2215834 A, 27.09.1989. С.А.ИВАНОВ и др. Специализированная рентгеновская установка для микродефектоскопии. Ж. "Электронная техника". Серия 4. Электровакуумные и газоразрядные приборы. Вып.2(125), с.100. EP 0199836 A1, 30.04.1985. US 5698854 A, 16.12.1997. |
| Имя заявителя: | Потрахов Николай Николаевич | | Изобретатели: | Потрахов Н.Н.
Мухина Л.Б.
Корчинский В.Е. | | Патентообладатели: | Потрахов Николай Николаевич
Мухина Людмила Борисовна |
Реферат | |

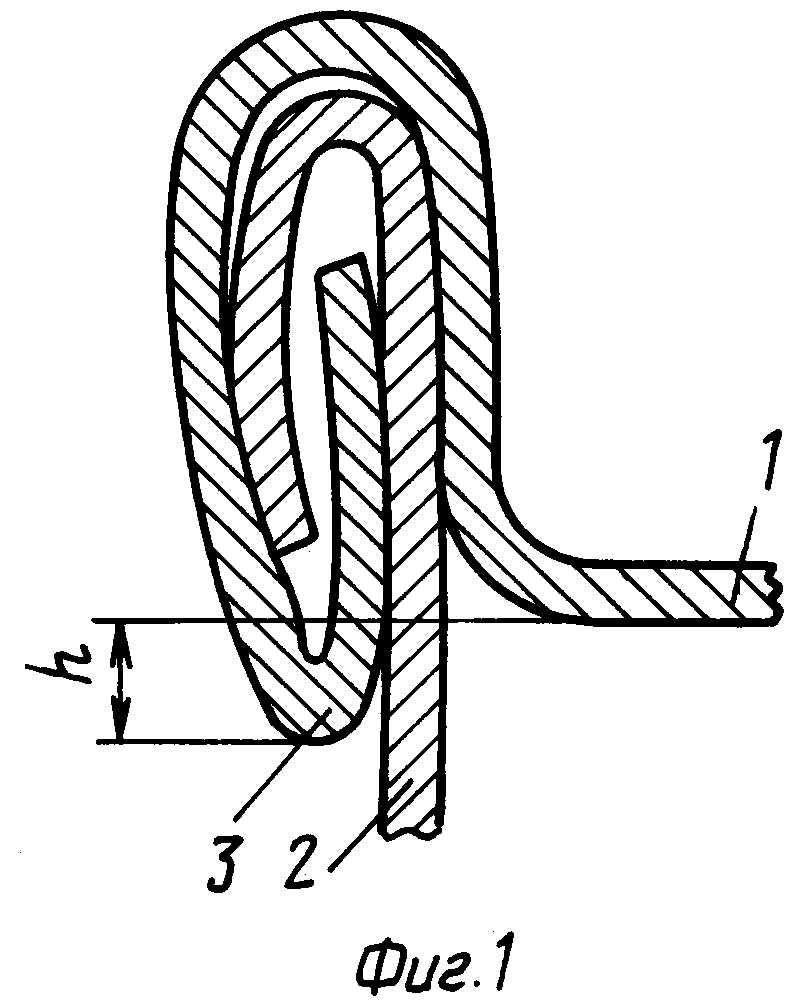

Группа изобретений относится к области радиационной дефектоскопии и может быть использована для обнаружения локальных дефектов в кольцевых закаточных швах консервных банок. В способе для осуществления съемки фокусное пятно источника излучения располагается в плоскости, удаленной от поверхности крышки на расстояние h1 = 3-30 мм. Детектор располагают с наружной стороны шва. Фокусное расстояние выбирают соизмеримым с диаметром кольцевого соединения, расстояние между фокусным пятном и детектором в 1,5-3 раза превышает расстояние между фокусным пятном и поверхностью исследуемого участка. При съемке поток излучения ориентируют под углом α1 = 1-45° к поверхности крышки. Техническим результатом изобретения является получение полного изображения шва, в том числе по всей его высоте как минимум в двух проекциях, и высокая точность измерений. 2 с. п. ф-лы, 5 ил.
|
