| РЕНТГЕНОВСКИЙ ИМПУЛЬСНЫЙ ИЗЛУЧАТЕЛЬ |  |
Номер публикации патента: 2167468 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | H01J035/00 G01N023/083 | | Аналоги изобретения: | РЕНТГЕНОТЕХНИКА. Справочник. Т. 1./Под редакцией Клюева В.В. - М.: Машиностроение, 1992, с.109. RU 2045132 C1, 27.09.1989. EP 0037917 A1, 21.10.1981. GB 1462932 A, 06.04.1977. |
| Имя заявителя: | Закрытое акционерное общество Московское научно-производственное объединение "Спектр" | | Изобретатели: | Гусев Е.А.
Маслов А.И.
Запускалов В.Г.
Егоров И.В.
Артемьев Б.В.
Ролик В.А. | | Патентообладатели: | Закрытое акционерное общество Московское научно-производственное объединение "Спектр" |
Реферат | |

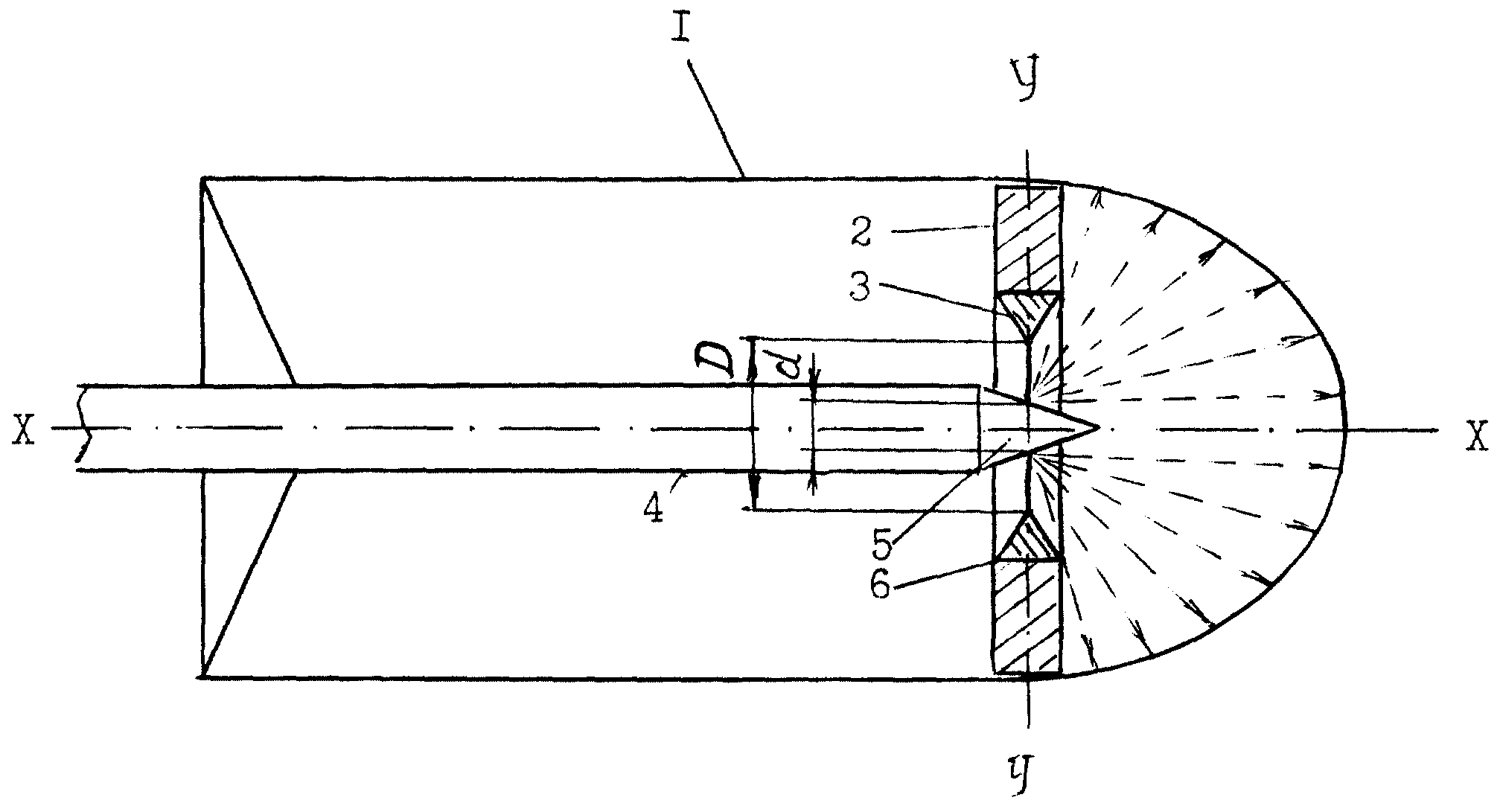

Изобретение относится к измерительной технике, в частности к рентгеновским дефектоскопам, и может быть использовано при выявлении дефектов в толще материалов замкнутых и объемных поверхностях объектов типа труб как в статике, так и в динамике. Сущность изобретения заключается в том, что дисковый катод снабжен кольцевым трехгранным пояском, жестко скрепленным одной из своих граней с образующей поверхности катода, а заостренный конец анода выполнен в виде правильного конуса, при этом отношении диаметров D - отверстия в катоде вдоль сечения, проходящего через вершину гребня пояска и d - конусообразного конца анода в этом же сечении катода выполнены в пределах 2 < D/d < 2,2. Техническим результатом является получение фронтально-панорамного излучения, позволяющего выявлять дефекты на объемных поверхностях сложной геометрии. 1 ил.
|
