МНОГОПРОХОДНАЯ ОПТИЧЕСКАЯ СИСТЕМА ДЛЯ ВОЗБУЖДЕНИЯ СПЕКТРОВ КОМБИНАЦИОННОГО РАССЕЯНИЯ СВЕТА

Номер публикации патента: 2469281

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2011126860/28
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: G01J003/44   G01N021/65
Аналоги изобретения: SU 1421072 А1, 28.02.1990. SU 1529162 А1, 15.12.1989. SU 295033 А1, 04.02.1971. DE 19615365 А1, 23.10.1997. RU 2069382 С1, 20.11.1996.

Имя заявителя: Учреждение Российской академии наук Институт мониторинга климатических и экологических систем Сибирского отделения (ИМКЭС СО РАН) (RU)
Изобретатели: Булдаков Михаил Аркадьевич (RU)
Корольков Владимир Александрович (RU)
Матросов Иван Иванович (RU)
Петров Дмитрий Витальевич (RU)
Патентообладатели: Учреждение Российской академии наук Институт мониторинга климатических и экологических систем Сибирского отделения (ИМКЭС СО РАН) (RU)

Реферат

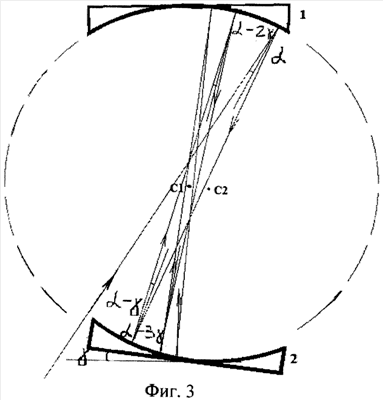

Многопроходная оптическая система состоит из двух одинаковых сферических зеркал, центры которых лежат в диаметрально противоположных точках поверхности одной воображаемой сферы, имеющей радиус, равный радиусу кривизны зеркал, а также лазера и фокусирующей линзы, расположенных на одной оптической оси, которая проходит внутри этой сферы на некотором расстоянии от ее центра и пересекается с поверхностью 1-го зеркала. Фокус линзы находится примерно на расстоянии радиуса кривизны зеркала от этой точки пересечения. Оптическая ось 2-го зеркала составляет в плоскости, образованной оптической осью линзы и центром сферы, угол =2/[2(-2)] с радиусом сферы, проведенным в центр 2-го зеркала, где =arcsin(r/2R), =arcsin(R0/R), в которых r - радиус лазерного луча, R0 - размер зеркал, R - радиус кривизны зеркал. Технический результат - увеличение интенсивности сигнала комбинационного рассеяния. 5 ил.
