УСТРОЙСТВО ДЛЯ ОБНАРУЖЕНИЯ ДЕФЕКТОВ ПОВЕРХНОСТИ ДВИЖУЩЕГОСЯ ГИБКОГО МАТЕРИАЛА

Номер публикации патента: 2417366

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2010105868/28
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: G01N021/89
Аналоги изобретения: RU 2142126 C1, 27.11.1999. SU 1796058 A3, 15.02.1993. SU 842513 A1, 30.06.1981. SU 1374105 A1, 15.02.1988. US 4982105 A, 01.01.1991. US 4302105 A, 24.11.1981.

Имя заявителя: Государственное образовательное учреждение высшего профессионального образования "Оренбургский государственный университет" (RU)
Изобретатели: Пищухин Александр Михайлович (RU)
Коршунова Татьяна Ивановна (RU)
Пищухина Ольга Александровна (RU)
Патентообладатели: Государственное образовательное учреждение высшего профессионального образования "Оренбургский государственный университет" (RU)

Реферат

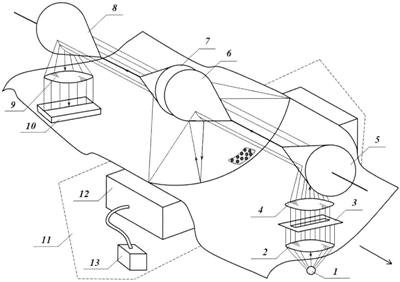

Использование: для обнаружения дефектов поверхности движущегося гибкого материала. Сущность: заключается в том, что устройство для обнаружения дефектов поверхности движущегося гибкого материала содержит узел излучения, соосно расположенные узел сканирования в виде отклоняющего и направляющего конусов с отражающими поверхностями, узел формирования материала в виде дуги и фотоприемный блок, при этом узел излучения выполнен в виде соосного общей оси устройства направляющего конуса с отражающей поверхностью с углом наклона образующей в 45° и расположенных на одной оси, которая проходит под углом 90° к общей оси устройства, собирающей линзы с фокусом, лежащим на общей оси устройства, рядом расположенного формирователя луча с узкой прямоугольной щелью, второй собирающей линзы и точечного источника излучения, расположенного в фокусе второй собирающей линзы. Технический результат: повышение качества и точности распознавания дефектов. 1 ил.
