RU 2168166 C2, 27.05.2001. RU 2239179 C1, 27.10.2004. SU 810205 A1, 07.03.1981. US 6475168 B1, 05.11.2002. US 4523806 A, 18.06.1985.
Имя заявителя:
Маклашевский Виктор Яковлевич (RU)
Изобретатели:
Кеткович Андрей Анатольевич (RU) Маклашевский Виктор Яковлевич (RU)
Патентообладатели:
Маклашевский Виктор Яковлевич (RU)
Реферат

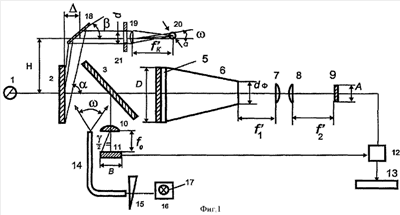

Использование: для неразрушающего контроля изделий и материалов. Сущность: заключается в том, что рентгенооптический эндоскоп содержит корпус с расположенными в нем рентгеновским и оптическим каналами, при этом в рентгенооптический эндоскоп дополнительно введена вторая цветная ПЗС-матрица, установленная на оси объектива оптического канала в плоскости его изображения, причем видеоинформация с обеих ПЗС-матриц поступает на вход компьютера с цветным дисплеем с возможностью одновременного или последовательного просмотра рентгеновского и оптического изображений объекта, между объектом и зеркалом из оргстекла установлено второе прямоугольное зеркало, располагаемое под уголом к оси, параллельной продольной оси фокона и находящейся на расстоянии Н от нее, центр второго прямоугольного зеркала находится на расстоянии от плоскости объекта, перед вторым прямоугольным зеркалом на оси, проходящей через его центр и параллельной продольной оси фокона, расположен коллиматор, в точке заднего фокуса коллиматора расположен светодиод, на выходе коллиматора с помощью прямоугольной диафрагмы формируется пучок света прямоугольной формы размером d×D, где d - наименьший размер пучка, D - входной диаметр фокона, который после отражения от второго прямоугольного зеркала направляет на объект пучок света под углом к его поверхности, позволяющий контролировать дефекты в режиме темного поля. Технический результат: обеспечение возможности согласования существенно различных характеристик рентгеновского и оптического каналов с помощью одной ПЗС-матрицы, а также обеспечение возможности выявления дефектов, обладающих выраженным рельефом. 2 ил.
