RU 83137 U1, 20.05.2009. EP 1179727 A1, 13.02.2002. FR 2733318 A1, 25.10.1996. SU 1635070 A1, 15.03.1991.
Имя заявителя:
Брук Марк Борисович (RU)
Изобретатели:
Брук Марк Борисович (RU)
Патентообладатели:
Брук Марк Борисович (RU)
Реферат

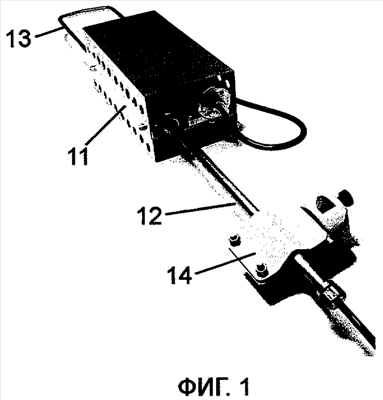

Изобретение относится к измерительной технике. Преобразователь измерительный для контроля и измерения плотности жидких сред содержит один датчик давления - чувствительный пьезорезистивный элемент, который помещен в специальный корпус и делит внутреннюю полость преобразователя на две части при конструктивном обеспечении равенства их объемов. При этом корпус прикреплен к пластине. Также преобразователь содержит два разделителя мембранных, которые жестко прикреплены на расстоянии друг от друга по высоте с обратной стороны пластины вдоль нее. При этом каждый разделитель мембранный выполнен в виде корпуса с упругой мембраной и подмембранная полость каждого соединена жестко закрепленными трубками фиксированной конфигурации. Кроме того, нижняя и верхняя упругие мембраны сообщены через заполняющую полости устройства специально выбранную кремнийорганическую жидкость. При этом давление столба измеряемой жидкости, действующее на упругие мембраны разделителя мембранного, передается через кремнийорганическую жидкость на тыльную и лицевую стороны пьезорезистивного элемента, преобразовывается в пропорциональный разности этих давлений и соответственно плотности электрический сигнал. Кроме того, к корпусу первичного преобразователя прикреплен блок электроники, на плату которого поступает выходной разностный сигнал для преобразования в нормированный термокомпенсированный выходной токовый сигнал. Также к пластине прикреплена полая штанга для удержания преобразователя в вертикальном положении при погружении в жидкую среду. Техническим результатом изобретения является упрощение конструкции и технологии изготовления, а также повышение надежности плотномера и достоверности показателей замеров, в том числе при наличии возмущающих воздействий и возможности уменьшения глубины погружения до 200 мм. 3 ил.
