RU 2315984 C1, 27.01.2008. RU 54187 U1, 10.06.2006. SU 200248 A1, 13.07.1967. JP 60018744 A, 30.01.1985.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования Самарский государственный технический университет (RU)
Изобретатели:
Ненашев Максим Владимирович (RU) Калашников Владимир Васильевич (RU) Деморецкий Дмитрий Анатольевич (RU) Богомолов Родион Михайлович (RU) Ибатуллин Ильдар Дугласович (RU) Нечаев Илья Владимирович (RU) Журавлев Андрей Николаевич (RU) Мурзин Андрей Юрьевич (RU) Ганигин Сергей Юрьевич (RU) Якунин Константин Петрович (RU) Галлямов Альберт Рафисович (RU) Кобякина Ольга Анатольевна (RU) Рогожин Павел Викторович (RU) Чеботаев Александр Анатольевич (RU) Утянкин Арсений Владимирович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования Самарский государственный технический университет (RU)
Реферат

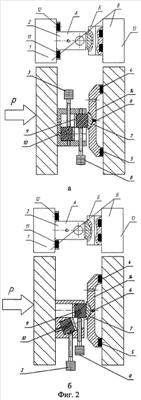

Изобретение относится к области производства буровых алмазных долот, а именно к входному контролю качества алмазных зубков. Сущность: из партии зубков выбирают пару зубков. Производят нагрев зубков до температуры пайки при их монтаже в корпусе бурового алмазного долота. Зубки устанавливают в оправке таким образом, чтобы зубки вошли в соприкосновение рабочими поверхностями, при этом площадь соприкосновения нормируется геометрией оправки. Оправку с зубками размещают на нагружающем устройстве, оснащенном датчиком величины нагружения. Производят сжатие зубков с фиксированной скоростью нагружения до разрушения рабочей кромки хотя бы одного из зубков и оценивают прочность алмазных зубков по величине разрушающей нагрузки, определяемой по показаниям датчика величины нагружения. Устройство состоит из оправки с отверстиями для установки пары алмазных зубков, нагружающего устройства с датчиком величины нагружения со сферической опорой, снабженным пиковым детектором. Отверстия в оправке расположены таким образом, чтобы обеспечить возможность установки зубков с фиксированной площадью перекрытия рабочих кромок. Оправка снабжена магнитной опорой, а высота оправки подбирается таким образом, чтобы один из вставляемых зубков выступал над поверхностью оправки. Технический результат: возможность быстрой и объективной оценки прочности рабочей поверхности алмазных зубков, поступающих на сборку. 2 н.п. ф-лы, 3 ил., 1 табл.
