SU 1837202 А1, 30.08.1993. SU 1793317 А1, 07.02.1993. RU 2413196 С1, 27.02.2011. US 7516644 В2, 14.04.2009.
Имя заявителя:
Миронова Любовь Ивановна (RU)
Изобретатели:
Миронова Любовь Ивановна (RU) Крюкова Татьяна Ивановна (RU) Крюков Роман Викторович (RU)
Патентообладатели:
Миронова Любовь Ивановна (RU)
Реферат

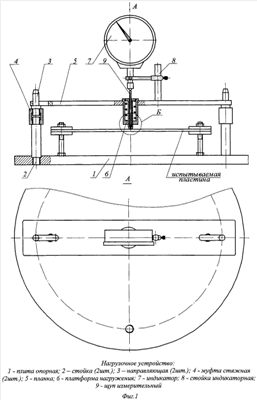

Изобретение относится к механическим нагрузочным устройствам и может быть использовано для нагружения поверхностей образцов чистым изгибом и определения полей деформаций и напряжений в экспериментальных исследованиях лабораторных макетов и натурных объектов. Нагрузочное устройство содержит плиту опорную для установки упругого элемента, две стойки с направляющими, соединенными муфтами стяжными для установки планки с платформой нагружения в виде втулки, толкателя груза, воспроизводящего силовое воздействие в точке нагружения сферической пятой под действием мерного груза, пружины сжатия, осуществляющей балансировку вертикального положения толкателя груза при отсутствии груза, его плавное перемещение с мерным грузом при нагружении и возврат в исходное положение после снятия груза, с индикатором на стойке индикаторной. Нагрузочное устройство имеет в толкателе груза грузовой платформы свободно перемещающийся вниз измерительный щуп в соприкосновении с наконечником индикатора, фиксирующего прогиб в точке нагружения. Технический результат - возможность нагружения модели ступенчатой нагрузкой необходимой величины без искажения воспроизводимой нагрузки натурной конструкции, получения достоверных измерительных данных в модельном эксперименте или статических испытаниях. 2 з.п. ф-лы, 4 ил.
