Савин В.Ф., Луговой А.Н., Волков Ю.П., Блазнов А.Н. "Продольный изгиб как метод определения механических характеристик материалов", Заводская лаборатория. Диагностика материалов - 2006. - т.72. - 1. - с.55-58. Савин В.Ф., Волков Ю.П., Луговой А.Н., Блазнов А.Н., Хе А.И. «Продольный изгиб как средство контроля механических характеристиккомпозиционных конструкционных материалов» Измерения, автоматизация и моделирование в промышленности и научных исследованиях: Межвузовский сборник / Под ред. Г.В.Леонова. - Изд-во Алт. гос. техн. ун-та, 2002. - с.167-172. Блазнов А.Н., Пушилин А.А., Луговой А.Н., Голубев В.И., Савин В.Ф., Волков Ю.П. «Автоматизированная установка для испытаний стеклопластиковых стержней на продольный изгиб», Измерения, автоматизация и моделирование в промышленности и научных исследованиях: Межвузовский сборник / Под ред. Г.В.Леонова. - Бийск: Изд-во Алт. гос. техн. ун-та, 2005. - с.36-39. Луговой А.Н. «Исследование механических характеристик однонаправленно армированного стеклопластика методом продольного изгиба», Автореферат диссертации на соискание ученой степени кандидата технических наук. - Барнаул: Изд-во Алт. гос. техн. ун-та, 2005. - 24 с.
Имя заявителя:
Общество с ограниченной ответственностью "Бийский завод стеклопластиков" (RU)
Изобретатели:
Рудольф Антон Яковлевич (RU) Поздеев Сергей Павлович (RU) Савин Владимир Федорович (RU) Луговой Анатолий Николаевич (RU) Блазнов Алексей Николаевич (RU) Старцев Олег Владимирович (RU) Тихонов Вячеслав Борисович (RU) Локтев Михаил Юрьевич (RU)
Патентообладатели:
Общество с ограниченной ответственностью "Бийский завод стеклопластиков" (RU)
Реферат

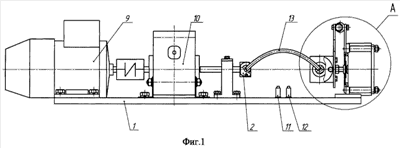

Изобретение относится к способу определения механических характеристик материалов, в частности к способам определения модуля упругости, предельной прочности, предельной деформации стержней из полимерных композиционных материалов, и устройству для его реализации. Способ определения механических характеристик стержней из полимерных композиционных материалов предусматривает нагружение горизонтально установленного образца возрастающей нагрузкой, регистрацию величины нагрузки и соответствующей деформации образца и последующий расчет значений механических характеристик, при этом образец в виде стержня постоянного сечения с шарнирно закрепленными концами подвергают продольному изгибу путем продольного нагружения, регистрируют величину продольной нагрузки и соответствующие величины стрелы прогиба и радиуса кривизны в зоне наибольшего прогиба (вариант 1) или величину продольной нагрузки и соответствующую величину сближения концов образца в осевом направлении (вариант 2), продольное нагружение продолжают до начала разрушения образца, напряжение , деформацию и модуль упругости Е определяют по формулам. Устройство для определения механических характеристик стержней из полимерных композиционных материалов продольным изгибом содержит горизонтальное основание, установленные на нем подвижную с возможностью горизонтального перемещения шарнирную опору и неподвижный силоизмерительный узел, включающий неподвижно закрепленную на основании вертикальную стойку, снабженную в верхней части шарниром с подвешенным на нем кронштейном, на котором со стороны, обращенной к подвижной опоре, размешена неподвижная шарнирная опора, а с противоположной - нагружающий наконечник, контактирующий с силоизмерительным датчиком, размещенным на вертикальной стойке, причем гнезда для установки образца в подвижной и неподвижной шарнирных опорах, нагружающий наконечник и силоизмерительный датчик соосны (размещены на одной линии), подвижная опора снабжена нагружающим механизмом, например электродвигателем с редуктором, а между подвижной опорой и силоизмерительным узлом установлены датчики измерения стрелы прогиба и радиуса кривизны (вариант 1) или подвижная опора снабжена датчиком перемещения (вариант 2). Техническим результатом предлагаемого изобретения является повышение точности определения механических характеристик стержней из полимерных композиционных материалов. 4 н.п. ф-лы, 4 ил.
