SU 1078277 А, 07.03.1984. SU 732732 А1, 05.05.1980. SU 1317317 А1, 15.06.1987. SU 1185178 А1, 15.10.1985.
Имя заявителя:
Федеральное государственное образовательное учреждение высшего профессионального образования "Морская государственная академия имени адмирала Ф.Ф. Ушакова" (RU)
Изобретатели:
Починков Роман Адольфович (RU) Чура Михаил Николаевич (RU)
Патентообладатели:
Федеральное государственное образовательное учреждение высшего профессионального образования "Морская государственная академия имени адмирала Ф.Ф. Ушакова" (RU)
Реферат

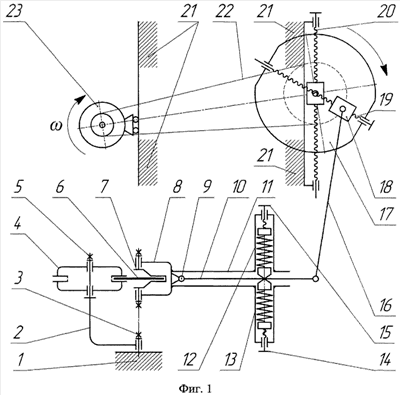

Изобретение относится к машинам для испытания на усталость и может быть использовано для получения механических характеристик материалов. Технический результат - обеспечение возможности регулирования в широких пределах сочетания величин изгибающего и крутящего моментов в компактном образце при проведении усталостных испытаний, простоты и компактности установки. Установка для испытаний на усталость компактных образцов при изгибе с кручением содержит станину, пассивный и активный захваты, нагружающее устройство рычажного типа и кривошипно-шатунный механизм. Установка снабжена поворотным столиком с углом поворота 0-90° (0° - изгиб, 90° - кручение), полым рычагом с размещенным внутри него нагружающим рычагом, системой пружинных амортизаторов. При этом пассивный захват закреплен на поворотном столике, активный захват жестко сочленен с полым рычагом, взаимодействие рычагов осуществляется посредством пружинных амортизаторов с регулируемой затяжкой пружин. Кривошипно-шатунный механизм выполнен с кривошипом регулируемой длины, изменение длины кривошипа происходит посредством перемещения ползуна по направляющим с использованием винтовой передачи, а перемещение кривошипно-шатунного механизма в вертикальной плоскости осуществляется передачей «винт-гайка». 3 ил.
