SU 1747990 A1, 15.07.1992. SU 1233988 A1, 30.05.1986. SU 1505627 A1, 07.09.1989. EP 0057521 A1, 11.08.1982.
Имя заявителя:
Открытое акционерное общество "АВТОВАЗ" (RU)
Изобретатели:
Кирюшин Александр Анатольевич (RU) Афанасьев Евгений Васильевич (RU) Ананченко Игорь Юрьевич (RU) Мендель Александр Минович (RU)
Патентообладатели:
Открытое акционерное общество "АВТОВАЗ" (RU)
Реферат

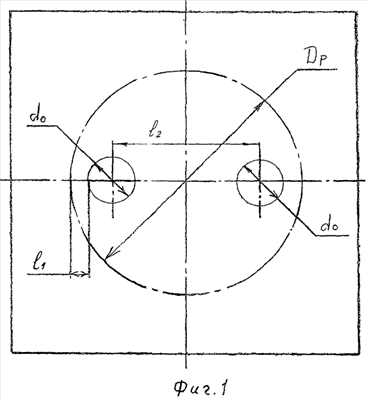

Изобретение относится к технологическим способам испытания и оценки штампуемости листового проката. Сущность: заготовку загружают в вытяжной штамп, прижимают по фланцу и вытягивают центральную часть заготовки усилием деформирования на фиксированную глубину. Извлекают вытянутую заготовку из штампа и производят оценку свойств листового проката. Используют прямоугольную заготовку с двумя отверстиями в центральной части, при этом размер наименьшей стороны прямоугольной заготовки выбирают в пределах 1,5÷1,9 Dp, где Dp - диаметр пуансона вытяжного штампа. Отверстия в центральной зоне заготовки выполняют диаметром d0, равным 0,2÷0,23 Dp, и размещают на расстоянии l1 в пределах от 10,0÷15,0 S0 от дуги окружности отверстия до контура пуансона, где S0 - толщина исходной заготовки. Качественную оценку технологических свойств листового проката производят по величине раскрытия разрыва между отверстиями в заготовке, а количественную оценку пластических свойств производят путем замера величин деформации окружностей координатной сетки, нанесенной между отверстиями. Технический результат: обеспечение возможности более точного определения пригодности материала для штамповки различных деталей на операциях вытяжки и выбора оптимальной марки листового проката для штамповки конкретных деталей. 1 з.п. ф-лы, 1 табл., 5 ил.
