Методы испытания, контроля и исследования машиностроительных материалов. Справочное пособие в 3-х томах. Под общей ред. А.Т.Туманова. Т.2. Методы исследования механических свойств металлов. - М.: Машиностроение, 1974, с.219-220, рис.67. SU 1670488 A1, (ПРЕДПРИЯТИЕ П/Я В-8597), 15.08.1991. SU 1427221 А1, (А.А.Багдасарьян, И.С.Малютин иП.Б.Пилипенко), 30.09.1988. SU 1453231 А1, (ПРЕДПРИЯТИЕ П/Я М-5671), 23.01.1989. Писаренко Г.П., Лебедев А.А. Деформирование и прочность материалов при сложном напряженном состоянии. - Киев: изд-во «Наукова думка», 1976, с.237-240.
Имя заявителя:
Российская Федерация, от имени которой выступает государственный заказчик - Государственная корпорация по атомной энергии "Росатом" (RU), Федеральное государственное унитарное предприятие "Российский федеральный ядерный центр-Всероссийский научно-исследовательский институт экспериментальной физики"-ФГУП "РФЯЦ-ВНИИЭФ" (RU)
Изобретатели:
Иванов Алексей Александрович (RU) Сысоев Николай Яковлевич (RU) Сысоев Яков Николаевич (RU)
Патентообладатели:
Российская Федерация, от имени которой выступает государственный заказчик - Государственная корпорация по атомной энергии "Росатом" (RU) Федеральное государственное унитарное предприятие "Российский федеральный ядерный центр-Всероссийский научно-исследовательский институт экспериментальной физики"-ФГУП "РФЯЦ-ВНИИЭФ" (RU)
Реферат

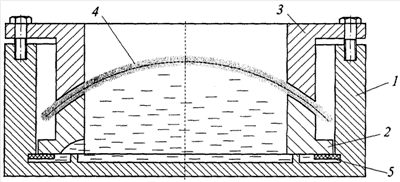

Изобретение относится к исследованию механических свойств материала, в частности к определению технологических параметров процессов (усилий, напряжений, деформаций, перемещений). Технический результат заключается в возможности определения механических свойств материала тонкостенных оболочек при непосредственном гидростатическом испытании самих оболочек или вырезанных из них фрагментов, в повышении надежности закрепления оболочек при испытаниях за счет предотвращения вытяжки оболочек из-под прижима оболочек при испытании высокопрочных материалов и поперечного пластического пережима закрепляющими элементами устройства в случаях низкой прочности материала. Устройство для определения свойств материала на тонкостенных сферических оболочках в виде полых шаровых сегментов содержит размещенное в цилиндрическом корпусе основание, имеющее соответствующую внутренней поверхности оболочки опорную сферическую поверхность с отверстием в центре, и оправку с ответной опорной сферической поверхностью, имеющую такое же отверстие в центре, перекрываемое оболочкой, размещенной между опорными сферическими поверхностями основания и оправки и герметично замыкающей внутреннюю полость устройства, в которой организована возможность создания нарастающего гидравлического давления на оболочку со стороны основания. Основание выполнено в виде кольцевого подвижного поршня, имеющего возможность осевого перемещения относительно корпуса и оснащенного фланцем, герметично уплотненным по внешнему периметру, размещенным противоположно опорной сферической поверхности и выходящим во внутреннюю полость устройства. 1 ил.
