Шардаков Игорь Николаевич (RU), Институт механики сплошных сред Уральского отделения Российской академии наук (RU)
Изобретатели:
Клигман Евгений Петрович (RU) Кириенко Ольга Ивановна (RU)
Патентообладатели:
Шардаков Игорь Николаевич (RU) Институт механики сплошных сред Уральского отделения Российской академии наук (RU)
Реферат

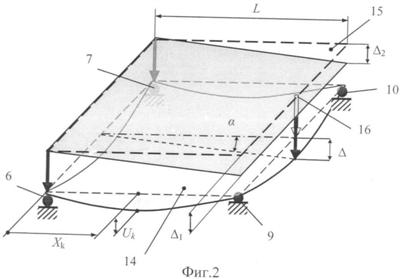

Изобретение относится к испытательной технике. Сущность: плиту устанавливают на четыре симметрично расположенные опоры, нагрузку прикладывают к плите в центре между точками опоры и определяют прогиб путем замера смещения точек плиты. За основание принимают плоскость, проходящую через точки опор плиты, при этом замеряют смещение точек плиты относительно базовой плоскости, проходящей через три точки верхней поверхности плиты, две из которых расположены над точками опоры плиты с одной стороны, а третья расположена на плите над точкой, расположенной в середине отрезка прямой, соединяющей две оставшиеся точки опоры плиты. Прогибы в точках плиты относительно основания определяют по формуле. Устройство содержит индикаторы, ферму, выполненную из уголка и снабженную тремя конусообразными опорными элементами, жестко связанными с фермой и установленными в одной плоскости. Расстояние между двумя опорными элементами равно расстоянию между двумя опорными точками плиты с одной ее стороны, а третий опорный элемент установлен на ферме на равном расстоянии от первых двух опорных элементов и на расстоянии от прямой, соединяющей два первых опорных элемента, равном расстоянию от прямой, соединяющей опорные точки плиты с одной стороны до прямой, соединяющей две опорные точки плиты с другой стороны. Ферма установлена на плите так, что два опорных элемента установлены на плите над опорными точками плиты с одной стороны, а третий элемент установлен на плите над точкой, находящейся посередине отрезка прямой, соединяющей две оставшиеся точки опоры плиты с другой стороны. Корпуса индикаторов закреплены на ферме, причем два из них установлены над точками опоры плиты со стороны одной точки опоры фермы, а один установлен над точкой, находящейся посередине между двумя точками опоры фермы, совпадающими с точками опоры плиты с противоположной стороны. Технический результат: повышение точности измерений прогиба плиты. 2 н.п. ф-лы, 4 ил.
