Андержанов Э.К. и др. Зависимость параметров электровзрыва фольг и последующего разряда в воздухе от подводимой мощности. ЖТФ, 1989, .59, в.8, с.17-23. SU 1114920 A1, 23.09.1984. RU 2077377 C1, 20.04.1997. JP 7103693 A, 18.04.1995.
Имя заявителя:
Федеральное государственное учреждение "12 Центральный научно-исследовательский институт Министерства обороны Российской Федерации" (RU)
Изобретатели:
Коваленко Сергей Александрович (RU) Култыгин Владимир Иванович (RU) Максимов Андрей Юрьевич (RU) Осоловский Виктор Семенович (RU) Чепрунов Александр Александрович (RU)
Патентообладатели:
Федеральное государственное учреждение "12 Центральный научно-исследовательский институт Министерства обороны Российской Федерации" (RU)
Реферат

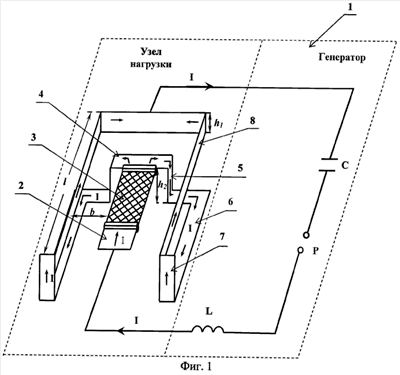

Изобретение относится к нагружающим устройствам для создания кратковременных интенсивных импульсов давления и может быть использовано для определения механических свойств материалов в экстремальных условиях нагружения (высокие давления и скорости деформирования). Устройство состоит из конденсаторной батареи и узла нагрузки, представляющего собой прямой и обратные токопроводы. В качестве обратного токопровода используют токопроводяшую шину, состоящую из участка, расположенного ниже уровня взрываемой фольги и ток в котором течет в противоположном направлении току взрываемой фольги, участка, ось симметрии которого проходит через плоскость взрываемой фольги и направление тока в котором совпадает с направлением тока взрываемой фольги, а также участков, соединяющих верхний и нижний участки обратного токопровода. Расстояние до обратного токопровода, его высоту, глубину расположения нижней части обратного токопровода и длину верхней части обратного токопровода выбирают исходя из условия равенства нулю значения напряженности магнитного поля на границе фольги. Технический результат - получение равномерного распределения генерируемого механического импульса по поверхности нагружаемого образца при электрическом взрыве фольги. 2 ил.
