МАЯТНИКОВЫЙ КОПЕР ДЛЯ ИСПЫТАНИЯ ОБРАЗЦОВ МАТЕРИАЛОВ ПРИ УДАРНОМ НАГРУЖЕНИИ

Номер публикации патента: 2373513

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2008139696/28
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: G01N003/34
Аналоги изобретения: RU 2051365 C1, 27.12.1995. SU 1594377 A1, 23.09.1990. SU 1518716 A1, 30.10.1989.

Имя заявителя: Государственное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный горный институт имени Г.В. Плеханова (технический университет)" (RU)
Изобретатели: Лодус Евгений Васильевич (RU)
Патентообладатели: Государственное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный горный институт имени Г.В. Плеханова (технический университет)" (RU)

Реферат

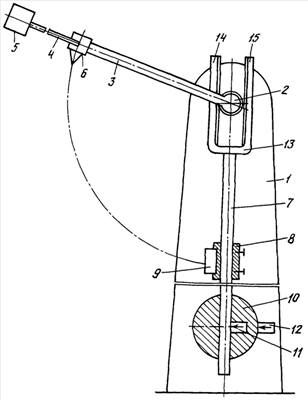

Изобретение относится к испытательной технике, к испытаниям на прочность. Технический результат направлен на увеличение объема информации путем нагружений образца при изменении направления сдвигающей нагрузки. Маятниковый копер для испытания образцов материалов при ударном нагружении содержит станину, установленные на ней колесо, радиально закрепленный на колесе маятник, состоящий из первой жесткой штанги и упругой консольной пластины с грузом на конце, ударник, размещенный на первой штанге, вторую штангу, соединенную с колесом, захват для образца, установленный на второй штанге, направляющую для осевого перемещения и поворота второй штанги, фиксатор перемещения и фиксатор поворота второй штанги. Причем на конце второй штанги закреплена вилка, колесо расположено с зазором между зубьями вилки с возможностью кинематического взаимодействия с ними. 1 ил.
