SU 556369 A1, 30.04.1977. SU 849035 A1, 23.07.1981. RU 49262 U1, 10.11.2005.
Имя заявителя:
Открытое акционерное общество "Точприбор" (RU)
Изобретатели:
Смушкович Бер Лейзерович (RU)
Патентообладатели:
Открытое акционерное общество "Точприбор" (RU)
Реферат

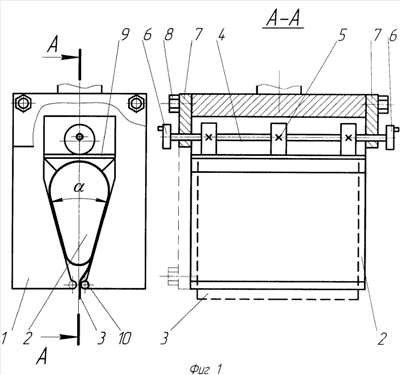

Изобретение относится к испытательной технике, а именно к захватам для испытания гибких материалов на растяжение. Техническим результатом является повышение надежности крепления образца в захвате и расширение его технических возможностей. Захват состоит из корпуса, в котором выполнен клинообразный паз с углом при вершине . В паз на всю ширину захвата вставлена улитка, представляющая стержень, профиль сечения которого может быть выполнен различным. Сечение стержня может быть ограничено двумя дугами окружностей разной длины и сопряженными с ними прямыми, сходящимися под углом, равным углу клина в корпусе. Сопряжение прямых с элементами окружностей осуществляется по касательной или с помощью переходных радиусов. Возможно, сечение стержня ограничено окружностью, по отношению к которой грани клина корпуса захвата являются касательными, например улитка в виде валика круглого сечения. Кроме того, захват дополнительно снабжен устройством для равномерного предварительного поджатия улитки к клину корпуса захвата, выполненное, например, в виде вала с эксцентриками, поворот которых осуществляется рукоятками 1 з.п. ф-лы, 3 ил.
