US 6054856 A, 25.04.2000. US 6924644 B2, 02.08.2005. JP 63244602 A, 12.10.1988. RU 2172004 C2, 10.08.2001. SU 890185 A1, 15.12.1981. SU 1679323 A1, 23.09.1991.
Имя заявителя:
ФГУ ВПО Российский государственный университет им. И. Канта (RU)
Изобретатели:
Федотов Владимир Владимирович (RU) Литвинов Юрий Сергеевич (RU) Нестерова Жанна Юрьевна (RU) Федотов Алексей Владимирович (RU)
Патентообладатели:
ФГУ ВПО Российский государственный университет им. И. Канта (RU)
Реферат

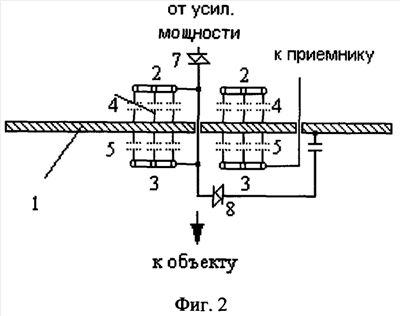

Использование: для обнаружения ядерного магнитного резонанса. Сущность: заключается в том, что антенная система для обнаружения ядерного резонанса, исключающая наведение помех и переходных процессов, содержит металлический экран и катушку индуктивности, при этом катушка индуктивности состоит из последовательно соединенных двух плоских одинаковых спиралей, расположенных по обе стороны экрана, выполненного в виде плоского металлического листа, причем плоскости спиралей параллельны плоскости экрана и расположены на одинаковом расстоянии от экрана, при этом два одинаковых конденсатора образованы витками спиралей и металлическим экраном, причем во время действия радиочастотного импульса спирали образуют два синфазно работающих резонансных контура, подключенных к выходу схемы согласования, а в режиме приема сигнала спирали образуют один резонансный контур и включены последовательно и противофазно, схема согласования выполнена в виде г-образной цепочки, входом которой являются последовательно соединенные первая и вторая пары встречно-параллельно включенных диодов и согласующий конденсатор, а выходом служат последовательно соединенные вторая пара встречно-параллельно включенных диодов и согласующий конденсатор, причем, выход схемы согласования подключен к средней точке катушки индуктивности, а вход приемника подключен к любому концу катушки индуктивности. Технический результат: исключение влияния наведенных помех и переходных процессов на результаты детектирования. 2 ил.
