Федеральное государственное автономное образовательное учреждение высшего профессионального образования Сибирский федеральный университет (СФУ) (RU)
Изобретатели:
Емелин Вячеслав Иванович (RU)
Патентообладатели:
Федеральное государственное автономное образовательное учреждение высшего профессионального образования Сибирский федеральный университет (СФУ) (RU)
Реферат

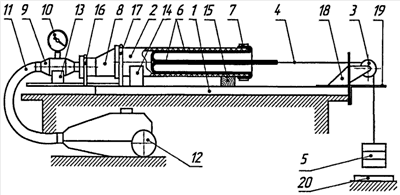

Изобретение относится к строительной отрасли промышленности и может быть использовано для испытания и исследования рабочих органов для бестраншейной замены трубопроводов. Стенд содержит основание, установленную на нем трубу, источник тягового усилия, блок, перекинутый через него трос, к концу которого подвешен груз переменного веса. При этом труба выполнена съемной с возможностью моделирования трубопроводов различного диаметра, имеющих отводы с различными углами и радиусами и переходы с различными размерами и формой сужения. Внутри трубы на ее конце закреплен горообразный рукав, срединная часть которого соединена с другим концом троса, а в качестве источника тягового усилия использован вакуумнасос или пылесос, соединенный с трубой, для создания в ней разрежения, шлангом через переход и тройник с вакуумметром. Технический результат заключается в обеспечении возможности исследования оборудования и процессов бестраншейного ремонта трубопроводов способами нанесения внутритрубных покрытий с применением комбинированного рукава. 3 з.п. ф-лы, 1 ил., 3 пр.
