RU 2338171 C1, 10.11.2008. SU 436256 A1, 15.07.1974. SU 1032339 A1, 30.07.1983. SU 1789903 A1, 23.01.1993.
Имя заявителя:
Общество с ограниченной ответственностью "Диагностика" (RU)
Изобретатели:
Зайченко Александр Владимирович (RU) Белов Анатолий Александрович (RU)
Патентообладатели:
Общество с ограниченной ответственностью "Диагностика" (RU)
Реферат

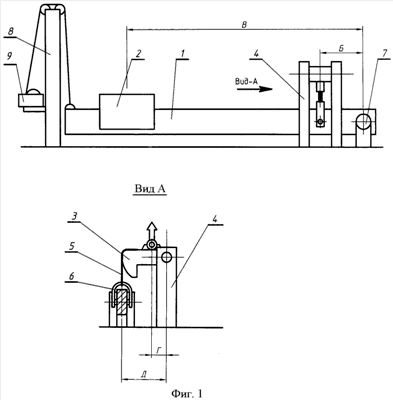

Данное изобретение относится к области испытательного оборудования. Рычажный механизм состоит из неподвижной станины, установленной на фундаменте, горизонтально расположенной балки с перемещающимся по ней грузом, один конец которой шарнирно закреплен таким образом, чтобы свободный конец балки мог перемещаться в вертикальной плоскости, и рычага, расположенного перпендикулярно оси горизонтальной балки. Рычаг может находиться и параллельно оси горизонтальной балки, что не противоречит сущности изобретения. Один конец рычага закреплен на оси неподвижной станины стенда, а другой крепится к качающейся серьге горизонтальной балки посредством гибкой проставки. Расстояние от серьги балки до шарнира постоянное, расстояние от груза, расположенного на горизонтальной балке, до шарнира переменное. Комбинация веса груза и его положение на горизонтальной балке обеспечивает необходимую по величине нагрузку на крюке ГПМ. Технический результат - возможность проведения статических испытаний грузоподъемных механизмов большой грузоподъемности. 1 ил.
