Открытое акционерное общество "Государственное машиностроительное конструкторское бюро "Вымпел" имени И.И. Торопова" (RU)
Изобретатели:
Калинин Александр Владимирович (RU) Баринов Андрей Викторович (RU) Ефимова Людмила Александровна (RU) Гордеев Вячеслав Анатольевич (RU)
Патентообладатели:
Открытое акционерное общество "Государственное машиностроительное конструкторское бюро "Вымпел" имени И.И. Торопова" (RU)
Реферат

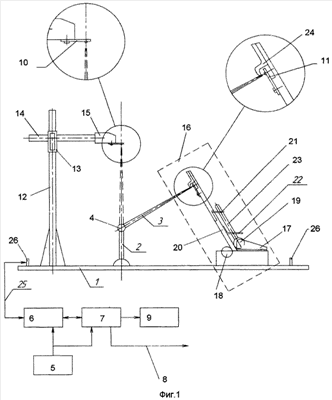

Изобретение относится к области проведения испытаний и отработки узлов и элементов снарядов и ракет и предназначено для объективного контроля параметров технического состояния систем и элементов реактивного снаряда, например механизмов принудительного раскрытия аэродинамических рулей управляемой ракеты, в том числе в условиях действия многочисленных нагрузок. Стенд содержит монтажное основание - платформу, на которой установлен испытуемый руль, состоящий из неподвижной части и поворотной консоли, механизм удержания и раскрытия поворотной консоли, систему измерения времени раскрытия руля, содержащую блок согласования параметров, жестко закрепленный на платформе штатив с подвижным бегунком, в котором, с возможностью горизонтального и вращательного перемещений с последующей фиксацией положения, установлен шток. При этом механизм удержания и раскрытия поворотной консоли содержит подвижную каретку, несущую два эксцентрика, между которыми размещен с возможностью поворота и фиксации углового положения рычаг. Шток снабжен держателем, система измерения времени раскрытия руля, дополнительно к блоку согласования параметров, содержит блоки питания, формирования временных интервалов, индикации и два оптических преобразователя, один из которых размещен на держателе штока, а другой - на рычаге подвижной каретки, при этом неподвижная часть руля и поворотная консоль связаны посредством торсиона. Технический результат заключается в повышении точности измерения параметров раскрытия руля, в частности времени раскрытия, сокращении сроков проведения испытаний, повышении надежности работы стенда. 1 з.п. ф-лы, 1 ил.
