Балабин И.В. и др. Испытания автомобилей: Учебник для машиностроительных техникумов по специальности "Автомобилестроение". - М.: Машиностроение, 1985, с.96-99, фиг.56. SU 1145264 А, 15.03.1985. JP 58127141 А, 28.07.1983. GB 1414943 A, 19.11.1975.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Елецкий государственный университет им. И.А. Бунина" (RU)
Изобретатели:
Сливинский Евгений Васильевич (RU) Савин Леонид Алексеевич (RU) Радин Сергей Юрьевич (RU) Пестерев Валерий Геннадьевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Елецкий государственный университет им. И.А. Бунина" (RU)
Реферат

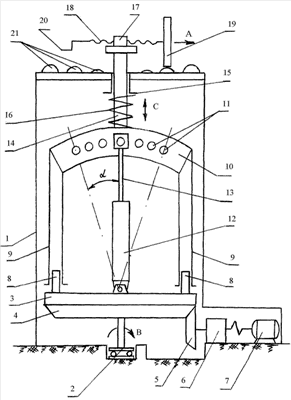

Изобретение относится к устройствам для испытания амортизаторов. Стенд состоит из рамы с установленными на ней стойками, предназначенными для перемещения гидравлического амортизатора, и механизма привода. Корпус амортизатора шарнирно закреплен на горизонтально расположенной планшайбе, снабженной приводом ее управления при помощи конической передачи. Шток амортизатора шарнирно закреплен на дугообразной формы балке, жестко присоединенной к стойкам. Стойки установлены подвижно в направляющих планшайбы. Дугообразной формы балка снабжена валом, подвижно расположенным в подшипниковой опоре рамы стенда, и подпружинена относительно нее пружиной сжатия. Вал снабжен гайкой, взаимодействующей с горизонтально размещенным винтом, несущим опорный каток. Опорный каток контактирует со съемными имитационными неровностями, закрепленными на раме стенда. Достигается создание стенда с характеристиками, приближенными к эксплуатационным условиям. 1 ил.
