RU 2151384 C1, 20.06.2000. SU 436991 A, 17.12.1974. SU 453603 A, 17.02.1975. RU 2337341 C1, 27.10.2008. RU 2377526 C1, 27.12.2009. RU 94015760 A1, 10.05.1996. RU 2141655, 20.11.1999. DE 10145649 A1, 27.03.2003. DE 10324859 A1, 23.12.2004.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования Самарский государственный аэрокосмический университет имени академика С.П. Королева (RU)
Изобретатели:
Конюхов Геннадий Александрович (RU) Скворцов Борис Владимирович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования Самарский государственный аэрокосмический университет имени академика С.П. Королева (RU)
Реферат

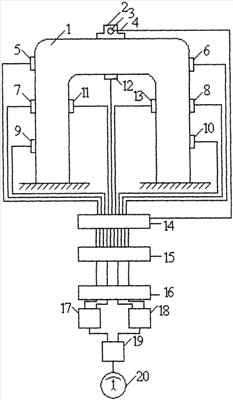

Изобретение относится к области испытаний технических систем и предназначено для диагностирования и прогнозирования технического состояния твердотельных конструкций технических систем (1). Для диагностирования производится измерение и спектральные преобразования оптических и акустических сигналов. На контролируемой твердотельной конструкции технической системы (1) установлен источник механических возмущений, содержащий камеру сгорания (2) с оптической вставкой (3) для получения оптического сигнала. Акустические датчики (5-13) установлены на контролируемых участках твердотельных конструкций технических систем. Оптические и акустические сигналы соотносят в блоках деления (17, 18) в реальном масштабе времени при фиксированных цикловых подачах топлива с минимальными и номинальными спектрами оптических и минимальными и номинальными спектрами акустических сигналов. Определяют относительные величины оптических и акустических спектров сигналов и сравнивают между собой. На основе этого сравнения диагностируют техническое состояние твердотельных конструкций технических систем. Если относительные величины оптических спектров сигналов будут равны относительным величинам акустических спектров сигналов, то подтверждают пригодность контролируемой технической системы к дальнейшей эксплуатации. Прогнозирование осуществляют экстраполированием относительных величин спектров оптических и акустических сигналов. Приближающиеся усталостные разрушения прогнозируют по изменению относительных величин относительных спектров акустических сигналов, изменяющихся при деформации в кристаллической решетке металла. При этом оптические спектры сигналов до момента разрушения остаются неизменными. Технический результат заключается в повышении достоверности и точности диагностирования и прогнозирования технического состояния, расширении диапазона испытываемых твердотельных конструкций технических систем. 1 ил.
