RU 2037802 C1, 19.06.1995. RU 2028594 C1, 19.06.1995. JP 2005195544 A, 21.07.2005. DE 19802109 A1, 05.08.1999.
Имя заявителя:
Федеральное государственное унитарное предприятие "Центральный институт авиационного моторостроения имени П.И. Баранова" (RU)
Изобретатели:
Никитин Юрий Николаевич (RU) Финкельберг Лев Аронович (RU) Костюченков Александр Николаевич (RU) Астахов Александр Анатольевич (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие "Центральный институт авиационного моторостроения имени П.И. Баранова" (RU)
Реферат

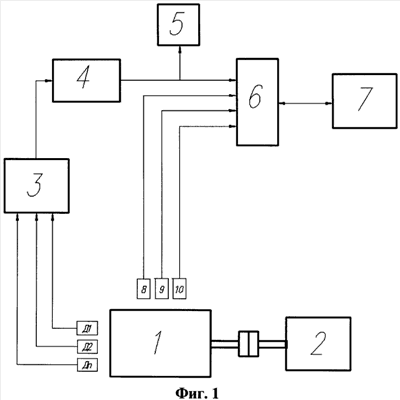

Изобретение относится к машиностроению, в частности к способам испытаний двигателей внутреннего сгорания (ДВС), и может быть использовано при совершенствовании условий смазки и оптимизации конструктивных параметров деталей цилиндропоршневой и кривошипно-шатунной групп поршневого ДВС, и используется преимущественно в авиационных ДВС. Способ оценки режимов трения в сопряжениях цилиндропоршневой и кривошипно-шатунной групп поршневого ДВС заключается в измерении температуры головки поршня и шеек коленчатого вала, толщины масляного слоя между боковой поверхностью цилиндра, поршня, кольца и юбки поршня, а также в подшипниках коленчатого вала. Измерения производят в холодном состоянии и при заданных режимах работы ДВС. Измеренные значения сравнивают с эталонными. При несоответствии измеренных значений эталонным уточняют положение поршневых колец, зазоров, усилие поршневых колец, профиль поршня. Устройство для оценки режимов трения в сопряжениях цилиндропоршневой и кривошипно-шатунной групп содержит: измеритель толщины масляного слоя (4), многопозиционный переключатель (3), электронно-лучевой осциллограф (5), устройство связи с ДВС (6), компьютер (7) и прибор для регистрации температуры головки поршня и шейки коленчатого вала (10). Вход переключателя (3) связан с емкостными датчиками толщины масляного слоя (Д1Дn), а выход с входом измерителя (4). Вход осциллографа (5) связан через устройство связи с двигателем (6) с компьютером (7). Емкостные (Д1Дn) снабжены керамической втулкой (11) со сферическим поясом (17). Технический результат заключается в уменьшении расхода топлива, снижении шума и токсичности отработавших газов, повышении надежности сопряжения цилиндропоршневой и кривошипно-шатунной групп ДВС. 2 н. и 1 з.п. ф-лы, 5 ил.
