СПОСОБ ДИАГНОСТИКИ ТЕХНИЧЕСКОГО СОСТОЯНИЯ ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ И/ИЛИ ТРАНСМИССИИ АВТОМОБИЛЯ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ

Номер публикации патента: 2165605

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 99121298/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: G01M015/00   G01M017/00
Аналоги изобретения: RU 2078323 C1, 27.04.1997. SU 1679234 A, 23.09.1991. RU 2073225 С1, 10.02.1997. RU 2053492 C1, 27.01.1996. SU 817506 C1, 30.03.1981. RU 2090853 C1, 20.09.1997. RU 2063622 C1, 10.07.1996. DE 19505415 A1, 22.08.1996. US 4716759 A, 05.01.1988. DE 442261 A, 22.06.1995.

Имя заявителя: Рейбанд Юрий Яковлевич
Изобретатели: Ушаков А.П.
Тварадзе С.В.
Грабовецкий А.А.
Рейбанд Ю.Я.
Альшевский А.Н.
Морошкин И.В.
Патентообладатели: Рейбанд Юрий Яковлевич
Ушаков Андрей Павлович

Реферат

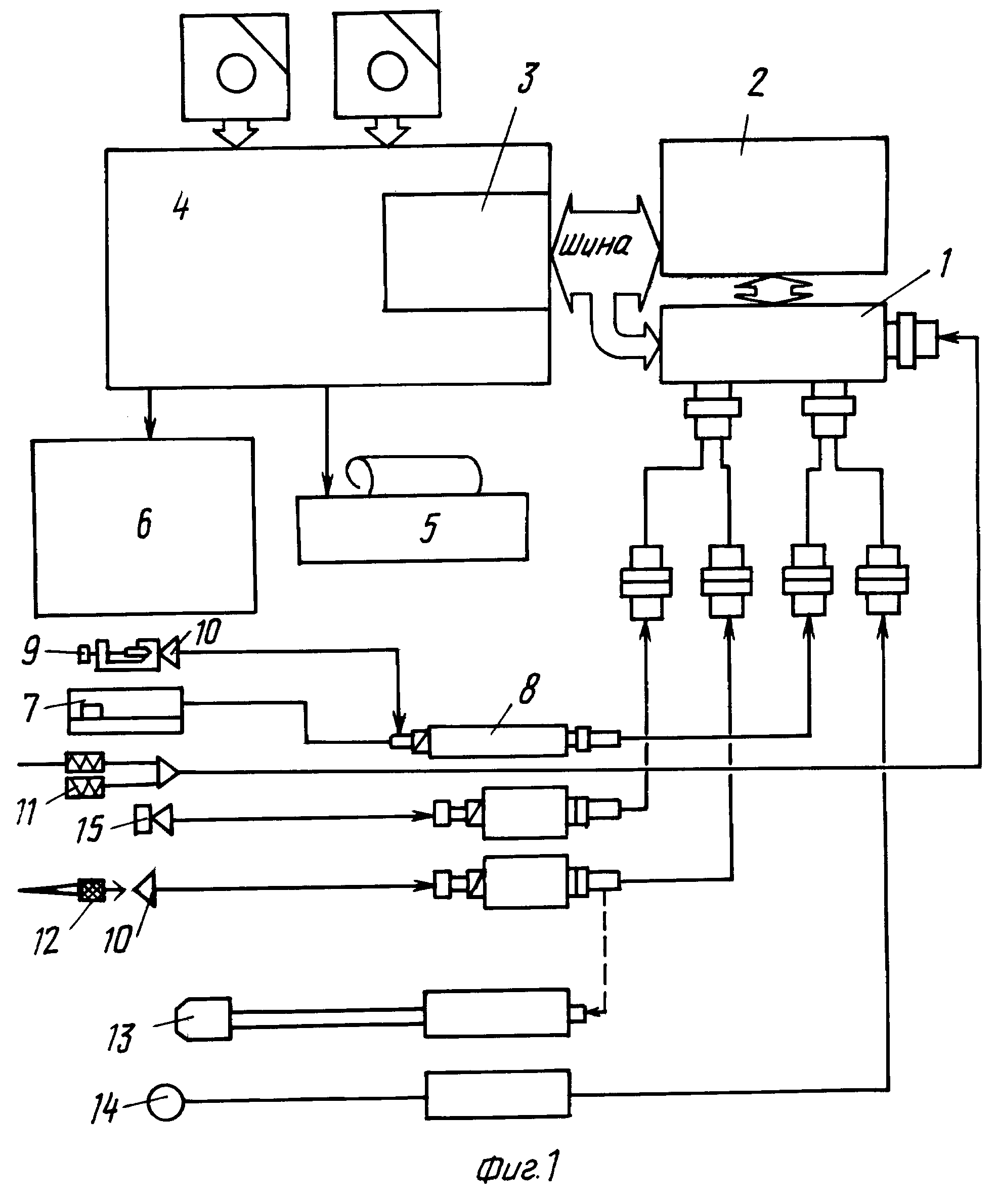

Изобретение относится к двигателестроению и может быть использовано для контроля и диагностики двигателей внутреннего сгорания и/или трансмиссии автомобилей. Изобретение позволяет создать способ диагностирования и простой в изготовлении и эксплуатации информативной универсальной системы диагностики любых автомобильных двигателей внутреннего сгорания без их разборки при однозначной локализации дефектов двигателей внутреннего сгорания и трансмиссии автомобиля. В способе диагностики технического состояния двигателя внутреннего сгорания и/или трансмиссии автомобиля, включающем измерение виброакустических сигналов с корпуса двигателя, синхронизацию сигналов, фильтрацию сигналов, их последующую обработку с определением фактических значений параметров сигналов и сравнение фактических значений параметров сигналов с уровнем опорных сигналов с получением информации о техническом состоянии двигателя и/или трансмиссии автомобиля, согласно изобретению перед началом диагностики, при прокручивании двигателя и при использовании датчика давления внутри опорного цилиндра, определяют фазовые задержки между верхней мертвой точкой рабочего хода опорного цилиндра и синхросигналом рабочего цикла, а также фазы открытия и посадки клапанов механизма газораспределения, а при диагностике работающего двигателя синхронизацию сигналов проводят относительно положения верхней мертвой точки рабочего хода опорного цилиндра, причем в качестве параметра сигналов используют огибающую временной реализации в определенных частотных полосах с привязкой момента начала измерения к верхней мертвой точке опорного цилиндра и фазовой селекцией сигналов с получением информации о техническом состоянии двигателя и дефектах. Устройство для диагностики технического состояния двигателя внутренного сгорания и/или трансмиссии автомобиля, содержащее последовательно соединенные вибродатчик с усилителем, фильтр, датчик цикла, усилитель-формирователь сигналов датчика цикла и блок индикации, снабжено мультиплексором и аналогово-цифровым преобразователем, между которыми расположен регулируемый фильтр, а также устройство управления и обработки, кроме этого, оно снабжено соединенным с мультиплексором через усилитель датчиком давления, при этом усилитель-формирователь сигналов датчиков цикла выполнен состоящим из управляемого аттенюатора, усилителя-выпрямителя, пикового детектора, вычитателя, второго аттенюатора и блока сравнения, причем выход датчика цикла и выход вычитателя соединены с входами управляемого аттенюатора, выход которого соединен с входом усилителя-выпрямителя, выход с усилителя-выпрямителя соединен со входами пикового детектора и блока сравнения, выход пикового детектора соединен со входами вычитателя и второго аттенюатора, выход со второго аттенюатора соединен со вторым входом блока сравнения, выход которого соединен с мульмиплексором. 2 с. и 17 з.п. ф-лы, 12 ил.
