ТОПЛИВНЫЙ НАСОС ВЫСОКОГО ДАВЛЕНИЯ ДЛЯ СРАВНИТЕЛЬНЫХ ИСПЫТАНИЙ ПЛУНЖЕРНЫХ ПАР НА ДВУХ ВИДАХ МОТОРНОГО ТОПЛИВА

Номер публикации патента: 2453724

Вид документа:	C1
Страна публикации:	RU
Рег. номер заявки:	2010150439/06

Получить полное описание патента

Редакция МПК:	6
Основные коды МПК:	F02M065/00 G01M010/00
Аналоги изобретения:	RU 97773 U, 20.09.2010. SU 1650945 A1, 23.05.1991. DE 2647335 A, 28.04.1977. US 4041778 A, 16.08.1977.

Имя заявителя:	Федеральное государственное образовательное учреждение высшего профессионального образования "Пензенская государственная сельскохозяйственная академия" (RU)
Изобретатели:	Уханов Александр Петрович (RU) Уханов Денис Александрович (RU) Ротанов Евгений Геннадьевич (RU) Аверьянов Александр Сергеевич (RU)
Патентообладатели:	Федеральное государственное образовательное учреждение высшего профессионального образования "Пензенская государственная сельскохозяйственная академия" (RU)

Реферат

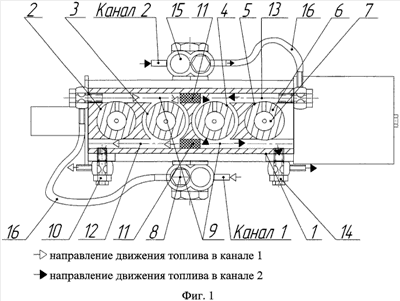

Изобретение относится к области двигателестроения и может быть использовано в испытаниях топливной аппаратуры дизельных двигателей. Топливный насос высокого давления (ТНВД) для сравнительных испытаний плунжерных пар на двух видах моторного топлива содержит корпус (1), насосные секции (2-5), топливоподкачивающий насос (8) и второй топливоподкачивающий насос (15), первый (12) и второй (13) П-образные каналы, перегородки (11). Количество насосных секций может быть четыре или шесть, или восемь, или двенадцать. Насосные секции (2-5) содержат втулки (6) и плунжера (7). Втулки (6) соединены между собой П-образными каналами. П-образные каналы (12, 13) выполнены в верхней части корпуса (1) и одинаковы по длине и поперечному сечению. Перегородки (11) разделяют первый (12) П-образный канал и второй (13). На выходе П-образных каналов (12, 13) установлены перепускной клапан (10) и второй перепускной клапан (14). Топливоподкачивающие насосы (8, 15) установлены на корпусе (1) и сообщены топливопроводом (16) низкого давления с входом П-образных каналов (12, 13). Размеры топливопроводов (16) низкого давления одинаковы. Подача топливоподкачивающих насосов (8, 15) одинаковая и соответствует 1,15-1,18 см³ /об при частоте циклов 16,7 Гц. Давление срабатывания перепускных клапанов (10, 14) равно 0,08-0,12 МПа. Технический результат заключается в создании одинаковых условий для сравнительных испытаний плунжерных пар ТНВД на двух видах моторного топлива. 1 ил.
