Федеральное государственное унитарное предприятие "Центральный аэрогидродинамический институт имени профессора Н.Е. Жуковского" (ФГУП "ЦАГИ") (RU)
Изобретатели:
Амирьянц Геннадий Ашотович (RU) Чернышев Сергей Леонидович (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие "Центральный аэрогидродинамический институт имени профессора Н.Е. Жуковского" (ФГУП "ЦАГИ") (RU)
Реферат

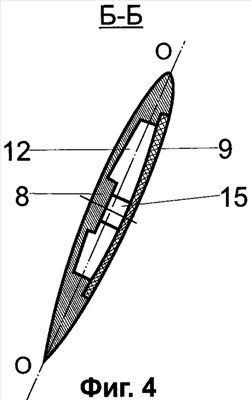

Изобретения относятся к области экспериментальной аэродинамики, в частности исследований проблем аэроупругости летательных аппаратов. Модель содержит силовой сердечник и одну съемную крышку, сердечник выполнен в виде части профиля, включающей всю верхнюю поверхность, например, крыла, а также нижнюю поверхность носика крыла. На участках расположения крышки нижней части профиля крыла в материале силового сердечника, имеющего не менее 70-85% суммарной жесткости крыла, выполнено углубление, образующее между сердечником и крышкой внутреннее свободное пространство объемом не менее 5-10% всего внутреннего объема, ограниченного внешним контуром модели, в котором установлены Г-образные дренажные трубки, датчики для измерения распределения давления по поверхности модели, а также привода и дополнительные массы, необходимые для достижения массово-инерционного подобия модели. Особенностью способа изготовления предлагаемой модели является широкое использование станков с ЧПУ для оперативного высокоточного и дешевого изготовления сердечника, а также крышки. Высокая точность моделирования обеспечивается благодаря использованию итерационной доводки жесткости сердечника с учетом измерений вклада в суммарную жесткость модели жесткости крышки и корректировки математической модели сердечника. Технический результат заключается в упрощении конструкции, повышении оперативности процесса создания высококачественных аэроупругоподобных моделей. 2 н. и 14 з.п. ф-лы, 12 ил.
