Установка для гидроиспытаний обсадных и бурильных труб. Найдено из Internet: URL: http://www.drillings.ru/gidroisp. RU 2184946 С1, 10.07.2002. RU 2097725 С1, 27.11.1997.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Самарский государственный аэрокосмический университет имени академика С.П. Королева (национальный исследовательский университет)" (СГАУ) (RU)
Изобретатели:
Козий Софья Сергеевна (RU) Козий Сергей Иванович (RU) Фуражкина Наталья Владимировна (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Самарский государственный аэрокосмический университет имени академика С.П. Королева (национальный исследовательский университет)" (СГАУ) (RU)
Реферат

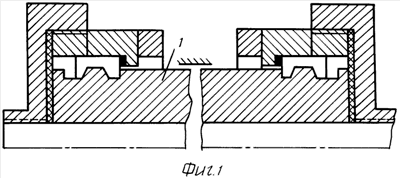

Изобретение относится к области испытаний, в частности гидравлических испытаний труб. Способ включает размещение трубы на ложементе, установку на ее концах заглушек (уплотнительных головок), фиксацию концов трубы от возможных перемещений, удаление воздуха из полости трубы и последующую подачу опрессовочной жидкости пробного давления, вызывая упругую деформацию трубы вне заглушек, выдержку трубы под заданным давлением, последующее удаление воды из полости трубы и вынесение вердикта пригодности трубы для эксплуатации при заданном давлении. Одновременно с гидроиспытаниями производят механические испытания на прочность переходных участков от законцовки к исходному сечению трубы. Для этого заглушку выполняют в виде цилиндрического стакана с буртом и внешней резьбой, установку стакана производят на цилиндрической поверхности, образованной внешними поверхностями разъемного трафарета, размещенного на законцовке. При этом между торцом трафарета и буртом стакана устанавливают пьезодатчик, на резьбовой части стакана закрепляют крышку с уплотнением и штуцером для организации гидросистемы, а усилие растяжения от действия опрессовочной жидкости на внутреннюю поверхность трубы передают на трафареты, вызывая сжатие пьезодатчиков и формирование сигналов, соответствующих механическим свойствам упомянутых переходных участков. По величине данных сигналов относительно эталонного сигнала выносится вердикт о применимости трубы к эксплуатации для заданного рабочего давления внутритрубной среды. 5 ил.
