WO 02068948 A2, 06.09.2002. RU 2298784 C1, 10.05.2007. RU 24548 U1, 10.08.2008. RU 2293312 C1, 10.02.2007. EP 0825435 A, 25.02.1998.
Имя заявителя:
Открытое акционерное общество "Газпром" (RU)
Изобретатели:
Натаров Борис Николаевич (RU) Эндель Иосиф Абрамович (RU) Горбунова Светлана Владимировна (RU) Комаров Александр Федорович (RU) Заиграев Виктор Владимирович (RU)
Патентообладатели:
Открытое акционерное общество "Газпром" (RU)
Реферат

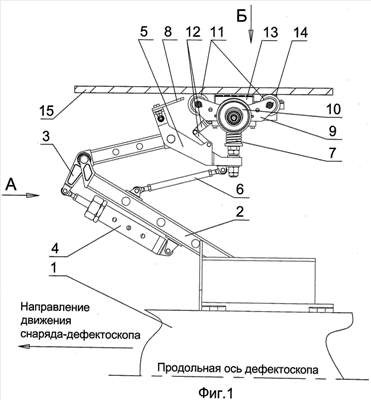

Изобретение относится к устройствам для внутритрубного неразрушающего контроля трубопроводов. Изобретение направлено на обеспечение постоянного прижима датчика к внутренней поверхности трубопровода с обеспечением оптимального зазора между активной поверхностью датчика и поверхностью трубопровода, а также на обеспечение защиты датчика от повреждений при столкновении снаряда-дефектоскопа с посторонними предметами в трубе, что обеспечивается за счет того, что изобретение содержит стойку, закрепленную на корпусе дефектоскопа в плоскости, проходящей через продольную ось корпуса, двуплечее коромысло, имеющее шарнирное соединение с окончанием стойки, при этом одно плечо коромысла имеет шарнирное соединение с пружинным блоком, конец которого через шарнирное соединение закреплен на стойке, а второе плечо коромысла имеет шарнирное соединение с кронштейном. Между кронштейном и стойкой с помощью шарнирных соединений установлена тяга, так что часть стойки, второе плечо коромысла, кронштейн и тяга вместе образуют параллелограммный механизм, на одном конце кронштейна установлен подпружиненный шарнирный узел, в верхней части которого закреплена диагностическая тележка с датчиком, причем диагностическая тележка снабжена опорной колесной парой. Между корпусом диагностической тележки и кронштейном с помощью шарнирных соединений установлены два звена шлиц-шарнира. По обе стороны от датчика установлены торовые защитные ролики, ось вращения которых перпендикулярна продольной оси снаряда-дефектоскопа. На втором конце кронштейна установлен отбойник. 3 з.п. ф-лы, 5 ил.
