Общество с ограниченной ответственностью "НПП Технопарк" (RU)
Изобретатели:
Юраш Андрей Юрьевич (RU) Шиляев Андрей Акимович (RU) Шмырев Михаил Павлович (RU) Шабаева Валентина Дмитриевна (RU) Беляков Александр Владимирович (RU)
Патентообладатели:
Общество с ограниченной ответственностью "НПП Технопарк" (RU)
Реферат

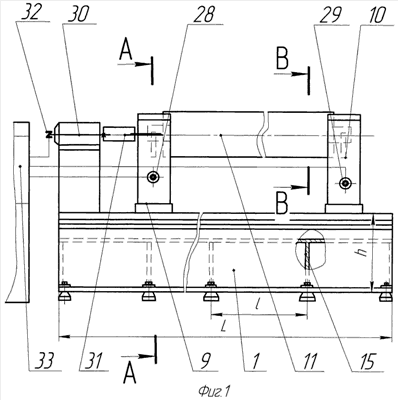

Изобретение относится к балансировочной технике и может быть использовано для динамической балансировки изделий, например роторов, карданных валов. Станок содержит станину с первой и второй стойками с возможностью взаимного наладочного перемещения. На каждой стойке закреплен один конец упругих элементов, вторые их концы присоединены к установочным местам для балансируемого изделия, содержащим по два ролика на осях в траверсе с возможностью вертикального перемещения. Станок имеет двигатель вращения, балансировочную оправку, датчик вращения и два датчика колебаний, соединенных с измерителем дисбаланса. Станина выполнена с поперечным сечением в форме двух идентичных вертикально установленных симметричных двутавров, образующих верхнюю и нижнюю плоскости, а также внутреннюю и наружную полости. На верхних плоскостях двутавров равномерно размещены плоские пластины и закрепленные на них направляющие. Двутавры горизонтально разнесены и жестко соединены швеллером с верхними внутренними кромками двутавров по всей их длине с образованием дополнительной наружной полости для механизмов перемещения стоек. Внутренние вертикальные поверхности двутавров соединены между собой по торцам и равномерно во внутренней полости ребрами жесткости. Расстояние «l» между ребрами определяется выражением l/h<4, где h - общая высота двутавра, плоской пластины и направляющей. Технический результат заключается в повышении точности определения дисбаланса изделий. 2 з.п. ф-лы, 5 ил.
