ЕГОРОВ Д.Г. И ДР. АВТОМАТИЗИРОВАННАЯ СИСТЕМА БАЛАНСИРОВКА РОТОРОВ, СОВРЕМЕННЫЕ ТЕХНОЛОГИИ АВТОМАТИЗАЦИИ. - М.: СТА-ПРЕСС, 2001, 4, с.48-53. SU 1388735 А1, 15.04.1988. RU 2310177 С1, 10.06.2010. ЕР 1355139 А1, 22.10.2003. US 6789422 В1, 14.09.2004.
Имя заявителя:
Федеральное государственное унитарное предприятие "РОССИЙСКИЙ ФЕДЕРАЛЬНЫЙ ЯДЕРНЫЙ ЦЕНТР-ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ТЕХНИЧЕСКОЙ ФИЗИКИ ИМЕНИ АКАДЕМИКА Е.И. ЗАБАБАХИНА" (RU)
Изобретатели:
Ключников Александр Васильевич (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие "РОССИЙСКИЙ ФЕДЕРАЛЬНЫЙ ЯДЕРНЫЙ ЦЕНТР-ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ТЕХНИЧЕСКОЙ ФИЗИКИ ИМЕНИ АКАДЕМИКА Е.И. ЗАБАБАХИНА" (RU)
Реферат

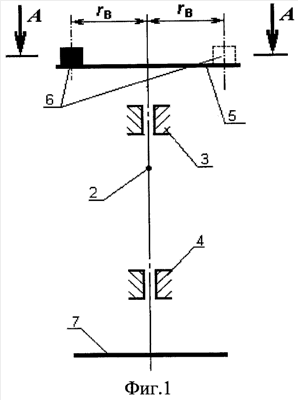

Изобретение относится к измерительной технике и направлено на повышение точности определения искомых параметров массоинерционной асимметрии балансируемого ротора, что обеспечивается за счет того, что осуществляют экспериментальное определение балансировочных коэффициентов, используемых далее для определения искомых параметров массоинерционной асимметрии балансируемого ротора и проведения балансировочного расчета, для чего в опоры балансировочного стенда устанавливают балансируемый ротор и приводят его в дорезонансное вращение. После достижения номинальной частоты вращения на выбеге измеряют амплитуды и фазы векторов вибрации первой и второй опор, как в исходном состоянии, так и при наличии пробных грузов известной массы в плоскостях коррекции, конструктивно расположенных на торцах ротора. При этом пробные грузы устанавливают на каждой плоскости коррекции, последовательно прикрепляя пробный груз к каждой из двух плоскостей коррекции дважды в известных угловых положениях, отличающихся друг от друга на 180°. По результатам измерений вычисляют усредненные коэффициенты чувствительности стенда к значениям и углам дисбалансов для каждой плоскости коррекции и два коэффициента взаимного влияния плоскостей коррекции. Полученные коэффициенты используют затем для определения параметров массоинерционной асимметрии балансируемого ротора. 2 з.п. ф-лы, 4 ил.
