СПОСОБ И УСТРОЙСТВО ДЛЯ ДИНАМИЧЕСКОГО ИЗМЕРЕНИЯ ДЕБАЛАНСА РОТОРА

Номер публикации патента: 2425341

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2008122890/28
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: G01M001/04
Аналоги изобретения: ЕР 0426676 В1, 15.05.1991. US 4726690 А, 23.02.1988. DE 3247503 C1, 19.01.1984. DE 2141792 A1, 22.02.1973.

Имя заявителя: ШЕНК РОТЕЦ ГМБХ (DE)
Изобретатели: ТЕЛЕН Дитер (DE)
Патентообладатели: ШЕНК РОТЕЦ ГМБХ (DE)
Приоритетные данные: 09.11.2005 DE 102005053786.3

Реферат

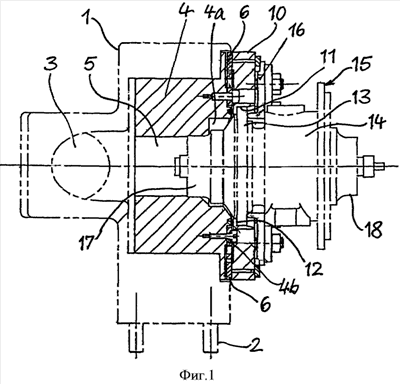

Изобретение относится к способу динамического измерения дебаланса ротора, установленного в корпусе с возможностью вращения с высокой угловой скоростью и расположенного в отдельном опорном корпусе. Технический результат - повышение точности измерения дебаланса ротора. Способ динамического измерения дебаланса расположенного в корпусе (1) ротора включает в себя следующие этапы: закрепление опорного корпуса (14) на корпусе (1) через пружиняще-податливые элементы (6) с возможностью перемещения опорного корпуса (14) относительно корпуса (1), по меньшей мере, в двух степенях свободы, причем ротор расположен в корпусе (1) в пригодном для привода рабочем положении, ускорение ротора до нормальной, в основном, рабочей скорости, измерение вызванных дебалансом колебаний во время вращения ротора с нормальной, в основном, рабочей скоростью, определение фазового положения вызванных дебалансом колебаний по отношению к угловому положению ротора при измерительной частоте вращения, при которой измеряют вызванные дебалансом колебания, и использование измеренных, вызванных дебалансом колебаний и фазового положения для определения выравниваемого дебаланса ротора. Причем корпус (1) соединен со спиральным корпусом (4), который имеет центральное отверстие (5) и соединенный с ним спиральный канал (4а), которые выполнены для размещения колеса (17) турбины, и имеется опорное кольцо (10), которое посредством пружиняще-податливых элементов (6) соединено с корпусом (1) или со спиральным корпусом (4). 2 н. и 10 з.п. ф-лы, 3 ил.
