JP 59224237 А, 17.12.1984. SU 1060412 А1, 15.12.1983. SU 1748995 А1, 23.07.1992. SU 975333 A1, 23.11.1982.
Имя заявителя:
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Московский государственный технологический университет "СТАНКИН" (ФГБОУ ВПО МГТУ "СТАНКИН") (RU)
Изобретатели:
Козочкин Михаил Павлович (RU) Порватов Артур Николаевич (RU)
Патентообладатели:
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Московский государственный технологический университет "СТАНКИН" (ФГБОУ ВПО МГТУ "СТАНКИН") (RU)
Реферат

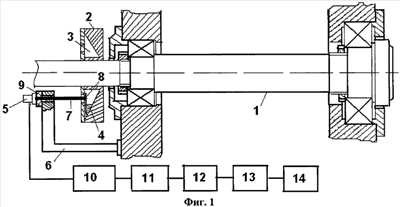

Изобретение относится к измерительной технике и может быть использовано для контроля шпиндельных узлов металлорежущих станков. Система измерения и контроля снабжена узлом передачи вибрации и дополнительным средством съема информации. Средство съема информации выполнено в виде дисковой втулки с замкнутой кольцевой полостью, частично заполненной жидкофазной средой. Дисковая втулка соосно зафиксирована на шпинделе, а акселерометр расположен на кронштейне в зоне расположения дисковой втулки с возможностью съема через узел передачи вибрации механических колебаний, возникающих в жидкофазной среде в процессе нагружения шпиндельного узла при металлообработке. Узел передачи вибрации выполнен в виде стержневого волновода с пластиной, расположенной в полости дисковой втулки с возможностью взаимодействия с жидкофазной средой. Вибрации со шпинделя передаются дисковой втулке и жидкофазной среде, откуда они передаются пластине, контактирующей с жидкофазной средой при вращении шпинделя. Далее вибрации передаются стержневому волноводу, на котором закреплен акселерометр. Сигналы с акселерометра поступают на программно организованную систему обработки информации для передачи сформированной последовательности управляющих электрических импульсов на исполнительное устройство. Технический результат заключается в возможности фиксации виброускорений шпиндельного узла, минуя шпиндельные опоры и без непосредственного контакта с вращающимся шпинделем. 1 з.п. ф-лы, 3 ил.
