ДИАГНОСТИЧЕСКИЙ КОНТРОЛЛЕР

Номер публикации патента: 2165604

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  99115804/06		Получить полное описание патента

Реферат

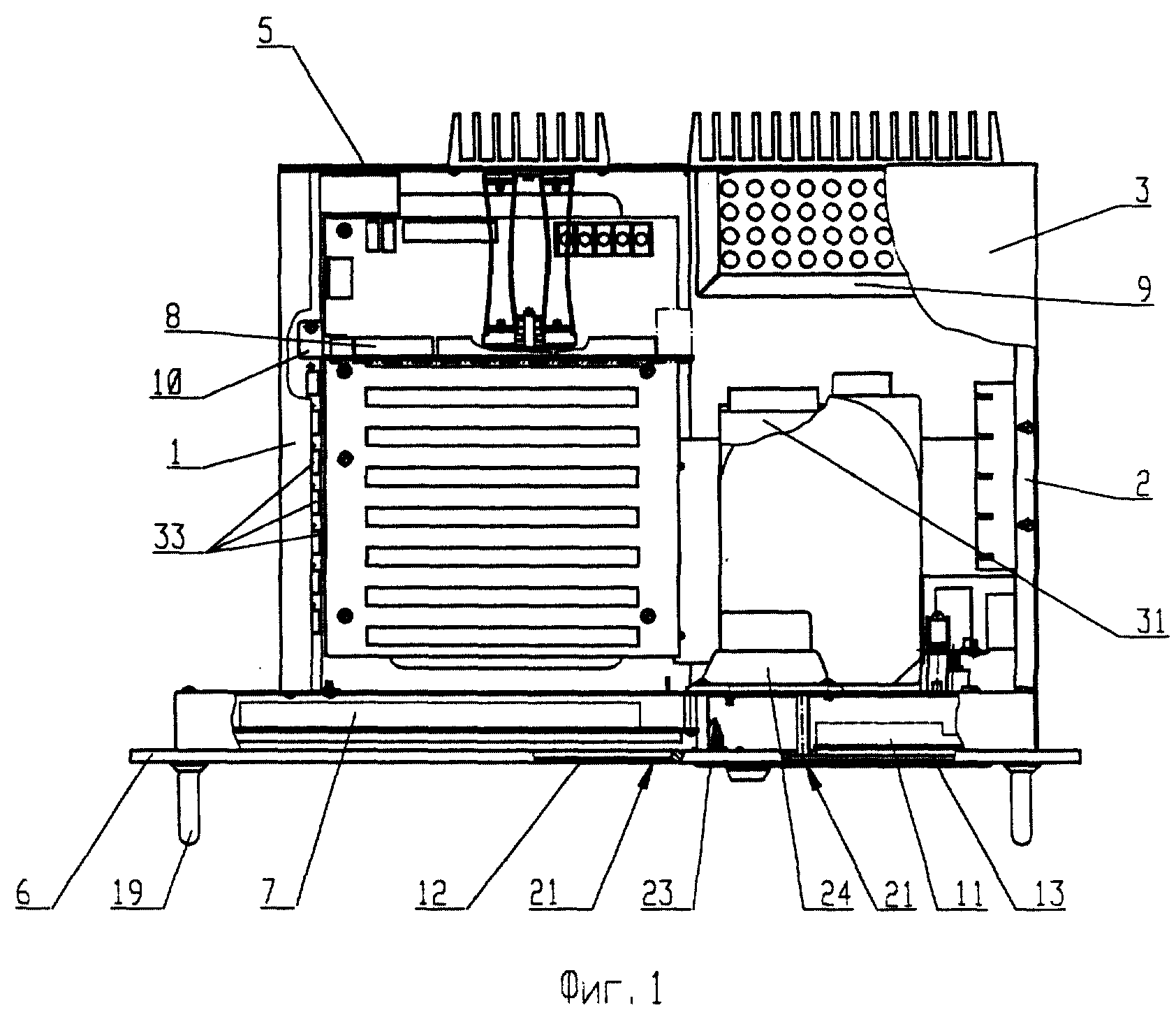

Изобретение относится к диагностике технического состояния оборудования, конкретно к диагностическим контроллерам, которые преимущественно используются в составе систем компьютерного мониторинга технического состояния машин, и может быть использовано при работе контроллера в области низких температур и повышенной запыленности. Диагностический контроллер содержит корпус с левой и правой торцевыми стенками, крышей, днищем, лицевой стенкой, которая выполнена с выступающими за торцевые стенки частями и снабжена левым проемом под дисплей, правым проемом под клавиатуру и нижним проемом, который снабжен поворотной крышкой с замком и использован в качестве отсека под установленные внутри органы управления контроллера. В лицевой стенке контроллера выполнены монтажные отверстия и вертикально закреплены П-образные рукоятки, на задней стенке выполнены ряды сквозных отверстий для принудительной вентиляции под воздействием вентилятора. Лицевая стенка корпуса выполнена из облегченного материала и развита по толщине до обеспечения защиты кромкой проемов дисплея и встроенной клавиатуры и снабжена пазом для закрепления Г-образной решетки громкоговорителя, дополнительно введенного в состав аппаратных средств контроллера, на которой закреплены индикаторы: один для определения наличия напряжения, другой - для индикации работы жесткого диска. Технический результат - повышение качества обеспечиваемого контроллером процесса диагностики путем защиты технического средства от механических воздействий, а также путем обеспечения речевого предупреждения об аварии. 2 з. п. ф-лы, 9 ил.
