RU 79178 U1, 20.12.2008. RU 2122715 C1, 27.11.1998. RU 2265813 С2, 10.12.2005. SU 1303867 А1, 15.04.1987. DE 4129904 С, 03.09.1992.
Имя заявителя:
Общество с ограниченной ответственностью "Научно-исследовательский и конструкторский центр испытательных машин" (ООО "НИКЦИМ Точмашприбор") (RU)
Изобретатели:
Бугаец Александр Иванович (RU) Кравченко Алексей Федорович (RU) Кравченко Сергей Алексеевич (RU) Кучмасов Геннадий Александрович (RU) Потаенко Евгений Николаевич (RU) Чиликов Станислав Михайлович (RU)
Патентообладатели:
Общество с ограниченной ответственностью "Научно-исследовательский и конструкторский центр испытательных машин" (ООО "НИКЦИМ Точмашприбор") (RU)
Реферат

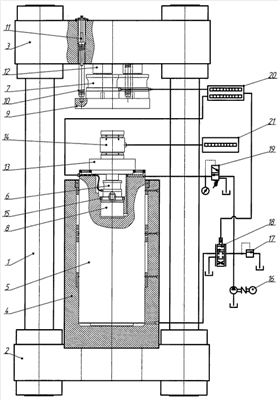

Изобретение относится к метрологической технике, к технике обеспечения единства измерения силы, а именно к машинам - эталонам силы. Машина содержит силовую раму, состоящую из основания и траверсы, соединенных колоннами, нагружающего гидроцилиндра, установленные в силовой цепи машины штатные датчики (эталоны) силы, систему измерения и индикации сил, гидравлическую систему нагружения, опоры для установки и передачи нагрузки через штатные эталоны поверяемым датчикам силы, гидравлические и электрические линии связей агрегатов машины. Машина снабжена подвешенной к траверсе на регулируемых пружинных подвесках опорной плитой с установленными на ней эталонами силы, контактирующими без нагрузки с вмонтированными в траверсу упорами. В поршне нагружающего гидроцилиндра соосно с ним выполнена цилиндрическая расточка с сопряженным с ней плавающим гидравлически подпружиненным, ограниченным от перемещения в направлении зоны поверяемых динамометров жестким упором, поршнем, на котором установлен эталон силы на предельную нагрузку 0,1 от предельной нагрузки эталонов, установленных на опорной плите. На торце поршня нагружающего цилиндра посредством податливых кольцевых мембран закреплен диск, контактирующий с эталоном при нагружении установленного на диске поверяемого динамометра. Технический результат - возможность аттестовать динамометры (датчики силы) в широком диапазоне предельных нагрузок. 1 ил.
