| ТЕНЗОРЕЗИСТОРНЫЙ ДАТЧИК ДАВЛЕНИЯ |  |
Номер публикации патента: 2174220 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | G01L023/18 G01L009/04 | | Аналоги изобретения: | SU 1649318 A, 15.05.1991. RU 2024830 C1, 15.12.1994. RU 2008638 C1, 28.02.1994. RU 2086940 С1, 10.08.1997. |
| Имя заявителя: | Федеральный научно-производственный центр "Алтай" | | Изобретатели: | Репняков В.Н.
Потапов М.Г.
Шалюта В.Н. | | Патентообладатели: | Федеральный научно-производственный центр "Алтай" |
Реферат | |

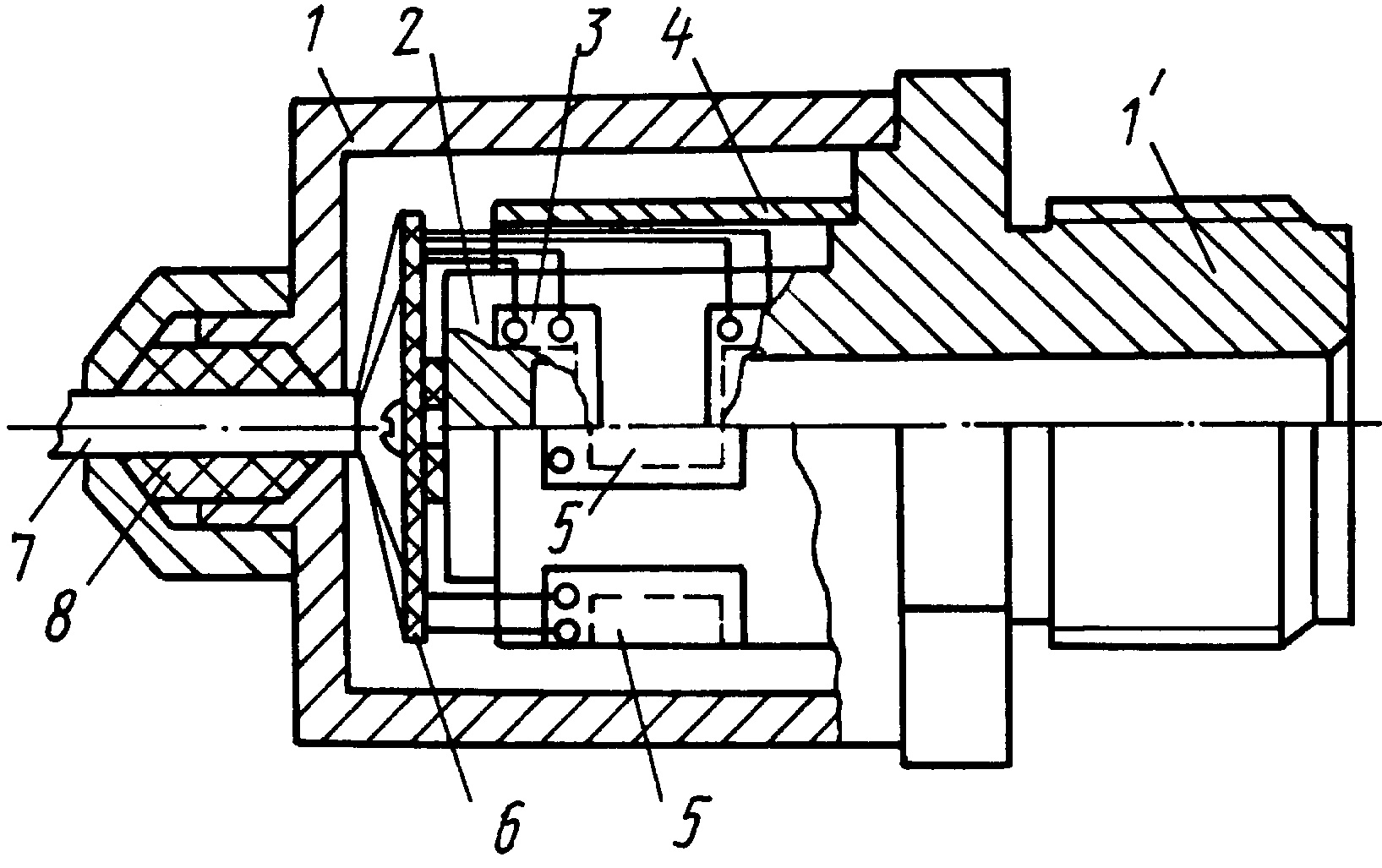

Изобретение относится к приборостроению, а именно к конструкциям тензорезисторных датчиков давления. Заявляемый датчик давления содержит корпус, размещенный в нем упругий элемент, выполненный в виде полого цилиндра с герметично закрытым концом, свободный торец которого снабжен подводящим штуцером, тензорезисторы, размещенные на поверхности полого цилиндра, и стакан, установленный с внешней стороны упругого элемента соосно с ним, при этом основание стакана жестко закреплено на свободном торце цилиндра, а на поверхности стакана размещены нормирующие и компенсационные резисторы, соединенные в электрическую мостовую схему, при этом упругий элемент и стакан выполнены с одинаковой теплопроводностью, а их площади поперечного сечения равны. Соосное расположение упругого элемента и стакана в сочетании с вышеуказанным их выполнением позволяет использовать датчик для измерений давления в условиях термоудара, так как активные тензоризисторы и нормирующие и компенсационные резисторы находятся в равных тепловых условиях при любой скорости измерения температуры вдоль оси датчика. 1 ил.
|
