СТРЕЛОЧНЫЙ МАНОМЕТР С ИНДУКЦИОННЫМИ ДАТЧИКАМИ

Номер публикации патента: 2456564

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2011109519/28
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: G01L019/08
Аналоги изобретения: RU 2390739 С1, 27.05.2011. RU 2200306 С2, 10.03.2003. DE 3226849 А, 22.03.1984. WO 8603835 А1, 03.07.1986. CN 101149305 А, 26.03.2008.

Имя заявителя: Открытое Акционерное Общество "Манотомь" (RU)
Изобретатели: Свинолупов Юрий Григорьевич (RU)
Гетц Александр Юрьевич (RU)
Матросов Максим Александрович (RU)
Машкин Алексей Александрович (RU)
Патентообладатели: Открытое Акционерное Общество "Манотомь" (RU)

Реферат

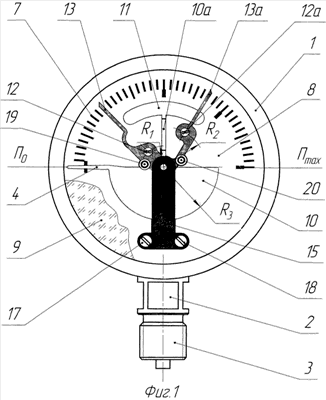

Изобретение относится к измерительной технике и может быть использовано для создания стрелочного манометра с индукционными датчиками. Техническим результатом является упрощение конструкции манометра. Манометр содержит цилиндрический корпус, упругий чувствительный элемент с механизмом перемещения в круговое движение указательной стрелки со шторкой и защитное прозрачное стекло. Указательная стрелка с полукруглой пластиной шторки-индикатора выполнены заодно с кронштейном и балансиром. Кронштейн расположен перпендикулярно как к диаметру D шторки-индикатора, так и к хорде L балансира-противовеса. Индукционные датчики расположены на указателях граничных значений давления на расстояниях радиусов R1 и R2 от оси трибки. Один индукционный датчик расположен на расстоянии меньшего радиуса R1, а второй индукционный датчик расположен на расстоянии большего радиуса R2. Значение радиуса R3 шторки-индикатора превышает значение большего радиуса R2 и при вращении шторки-индикатора перекрываются индукционные датчики граничных значений давления. На первом указателе граничных значений давления на расстоянии большего радиуса R2 выполнена полукруглая выемка, в которую входит полукруглый выступ второго индукционного датчика при совмещении указателей граничных значений. Указатели граничных значений конструктивно имеют ограничение в установке диапазона развода указателей, равное 180°. 1 з.п. ф-лы, 5 ил.
