SU 1080047 A1, 15.03.1984. SU 991202 A1, 23.01.1983. RU 2235300 C2, 27.08.2004. RU 17728 U1, 20.04.2001. US 4198869 A, 22.04.1980.
Имя заявителя:
Смирнов Александр Николаевич (RU)
Изобретатели:
Смирнов Александр Николаевич (RU)
Патентообладатели:
Смирнов Александр Николаевич (RU)
Реферат

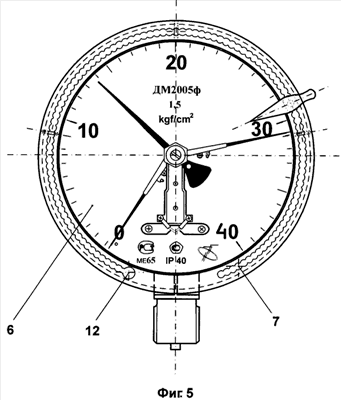

Изобретение относится к метрологии, в частности к визуальным индикаторам давления и манометрам, и может быть использовано при эксплуатации электроконтактных манометров. Техническим результатом изобретения является безопасная эксплуатация устройства. Устройство, указывающее на рабочее давление электроконтактного манометра, состоит из радиальной направляющей с направляющим каналом, оправы, фиксирующей радиальную направляющую на корпусе электроконтактного манометра, и резиновой стрелки-указателя. Радиальная направляющая служит для радиального перемещения стрелки-указателя по направляющему каналу и расположена на переднем крае оправы. Радиальный направляющий канал выполнен в виде набора незамкнутых отверстий со сглаженными сопряжениями взаимных пересечений. На тыльной стороне радиальной направляющей расположен тыльный паз, образованный тыльным радиальным буртиком и стенкой оправы. Оправа имеет вид замкнутого кольца с внутренним диаметром, равным наружному диаметру корпуса. Для жесткости связи оправы с радиальной направляющей применены три элемента жесткости. Стрелка-указатель состоит из стрелки, шейки и конуса. Шейка стрелки-указателя перемещается по отверстиям радиального канала. Конус с отсеченными хордами зажат в тыльном пазу. Стрелка-указатель крепится в радиальной направляющей путем прохождения конуса в монтажном отверстии в начале направляющего канала. 6 ил.
