СПОСОБ ИЗМЕРЕНИЯ ДАВЛЕНИЯ И ДАТЧИК ДАВЛЕНИЯ (ВАРИАНТЫ), ИЗМЕРИТЕЛЬНЫЙ ПРЕОБРАЗОВАТЕЛЬ УГЛА ПРОГИБА ПЛАСТИНКИ, ИЗМЕРИТЕЛЬНЫЙ ПРЕОБРАЗОВАТЕЛЬ ОТНОСИТЕЛЬНОГО УГЛА ПРОГИБА ПЛАСТИНКИ

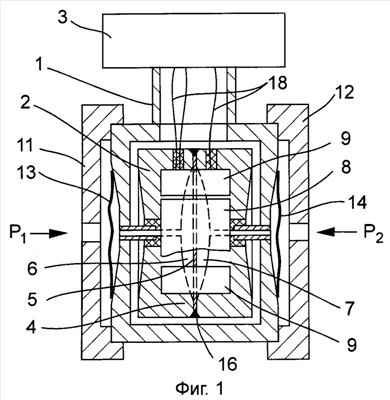

Предложенная группа изобретений относится к измерительной технике, в частности к измерителям давления с скомпенсированной погрешностью. Данные изобретения обеспечивают такой технический результат как уменьшение погрешности измерения давления, обусловленной гистерезисом материала пластинки и гистерезисом материала корпуса в области закрепления пластинки. Предложенный способ измерения давления содержит этапы, на которых подают первое давление на жидкую или газообразную среду, воздействующую на закрепленную в корпусе упругую прогибаемую пластинку с одной стороны пластинки, подают второе давление на жидкую или газообразную среду, воздействующую на пластинку с другой стороны пластинки, или поддерживают с другой стороны пластинки вакуум, измеряют параметры пластинки, включая измерение величины относительного угла прогиба, затем на основе измеренных параметров вычисляют измеряемую величину давления в виде функции измеренных параметров, определенной с условием минимизации влияния на результат вычисления измеряемой величины давления момента силы в области закрепления пластинки. Указанный способ реализован при помощи соответствующего датчика давления и измерительного преобразователя прогиба пластинки (чувствительного элемента). 12 н. и 45 з.п. ф-лы, 28 ил.
