RU 2109259 С1, 20.04.1998. SU 1362229 А1, 07.09.1991. SU 1208902 А, 23.04.1991. GB 1483321 А, 17.08.1977. JP 57111429 А, 10.07.1982.
Имя заявителя:
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт технической физики и автоматизации" (RU)
Изобретатели:
Жаворонко Александр Иванович (RU) Кривоносов Сергей Владимирович (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт технической физики и автоматизации" (RU)
Реферат

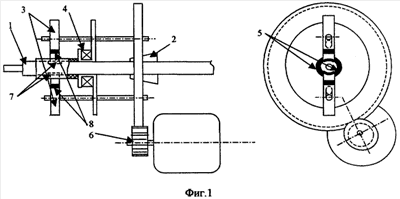

Изобретение относится к области контроля ядерных реакторов, а именно к устройствам контроля давления газа в тепловыделяющем элементе (ТВЭЛе) реактора. Сущность изобретения: в устройство, содержащее кольцевой индукционный нагреватель (индуктор), датчики температуры, расположенные по одну сторону от нагревателя на расстоянии, близком к диаметру ТВЭЛа, на противоположных образующих оболочки ТВЭЛа соосно перпендикулярно к оси ТВЭЛа, с целью улучшения точностных характеристик измерения давления дополнительно введены теплоизоляционные накладки между датчиками температуры в зоне теплового контакта, датчики имеют металлические башмаки в виде прямоугольных медных пластин, согнутых по радиусу поверхностной образующей оболочки ТВЭЛа, покрытые электроизоляционной теплопроводной пленкой, и эластичные (например, резиновые) муфты, а также введено устройство поворота ТВЭЛа на 180° относительно его продольной оси вместе с индуктором, датчиками и теплоизоляционными накладками. Техническим результатом изобретения является улучшение точностных характеристик измерения давления газа внутри ТВЭЛа. 2 ил.
